静音型先导式溢流阀SBG型号说明

SB	G	-06	B	L
系列号码	固定型式	规格	压力调整范围	压力调整手柄
先导式溢流阀 (静音型)	G-板式	03：10通径(3/8") 06：25通径(3/4") 10：32通径(1 1/4')	请参照规格表	(从压力检测口侧看) L：向左(标准型) R：向右

静音型先导式溢流阀SBG规格表

型号	最高使用压力 MPa	压力调整范围 MPa	最大流量 ℓ/min	重量 Kg
SBG-03	25	B：1∼7 C：3.5∼14 H：7∼25	100	4.1
SBG-06			200	5.4
SBG-10			400	9.5

静音型先导式溢流阀SBG剖面图

静音型先导式溢流阀SBG-03,06-L剖面图下载

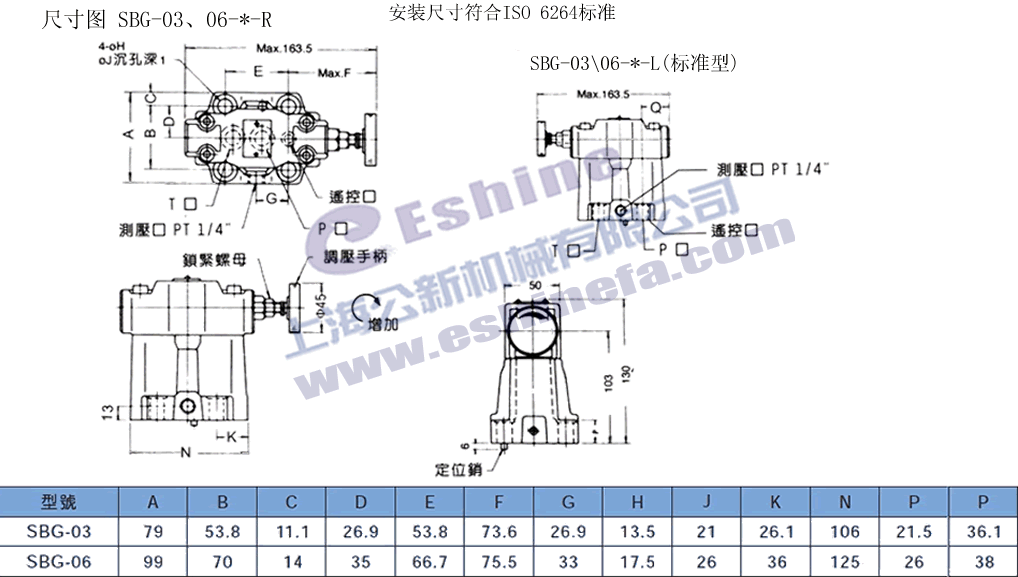

静音型先导式溢流阀SBG尺寸图

静音型先导式溢流阀SBG尺寸图下载


静音型先导式溢流阀SBG安装底板

静音型先导式溢流阀SBG安装底板SBGM-06,10下载


静音型先导式溢流阀SBG性能曲线

静音型先导式溢流阀SBG性能曲线下载

1、静音型先导式溢流阀SBG正常做动时所推荐粘度：15-400cSt。
2、静音型先导式溢流阀SBG可使用以下所列任何一种液压油液。使用相当于ISOVG32或VG46的液压作动油液。
3、静音型先导式溢流阀SBG连续工作的温度为5-70℃。
4、静音型先导式溢流阀SBG应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、静音型先导式溢流阀SBG回油口背压不可超过0.5MPa。
6、静音型先导式溢流阀SBG回油管应直接回油箱，不可与其它阀的回油管连接。
7、静音型先导式溢流阀SBG调整调压受柄时，升压须顺时针方向慢慢调整，降压则相反方向，调压后务必锁定固定螺帽。
8、静音型先导式溢流阀SBG小流量时容易使设定压力不稳定，03、06规格请使用8ℓ/min以上的流量，10规格请使用15ℓ/min以上的流量。
