先导式溢流阀RF型号说明

RF	-G	06	-1	-30	-N
系列号码	安装型式	公称通径(mm)	压力调节范围(bar)	设计号	管式安装螺纹
先导式溢流阀	G：板式安装 T：管式安装	04：10 06：20 10：32	1：7∼70 2：35∼140 3：70∼250	32：低压型 (从低压1.5bar起调)	N：NPT管螺纹 无标记：PT管螺纹

先导式溢流阀RF规格表

型号	最高使用压力 (bar)	压力调整范围 (bar)	额定流量 (ℓ/min)	安装螺纹
RF-G04	250	1：7∼70 2：35∼14 3：70∼250	100	4-M12×95L
RF-T04				--
RF-G06			200	4-M16×80L
RF-T06				--
RF-G10			400	4-M20×70L 4-M20×90L
RF-T10				--

先导式溢流阀RF剖面结构图

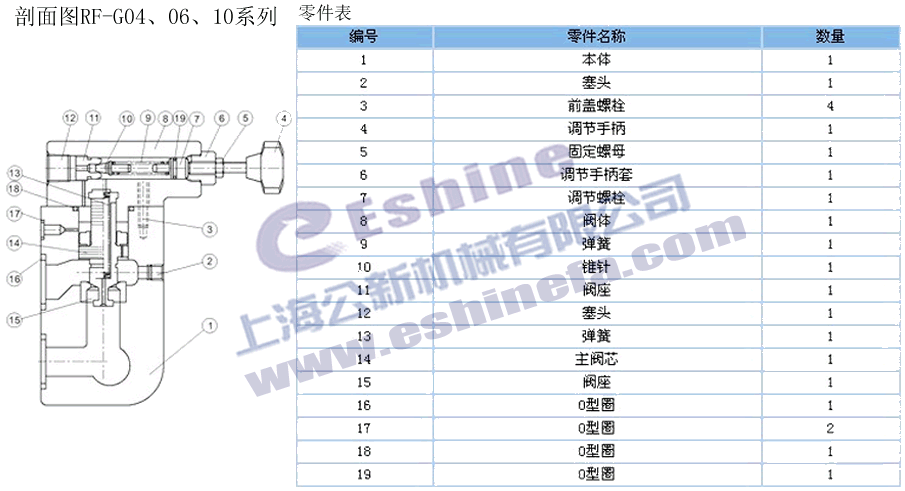

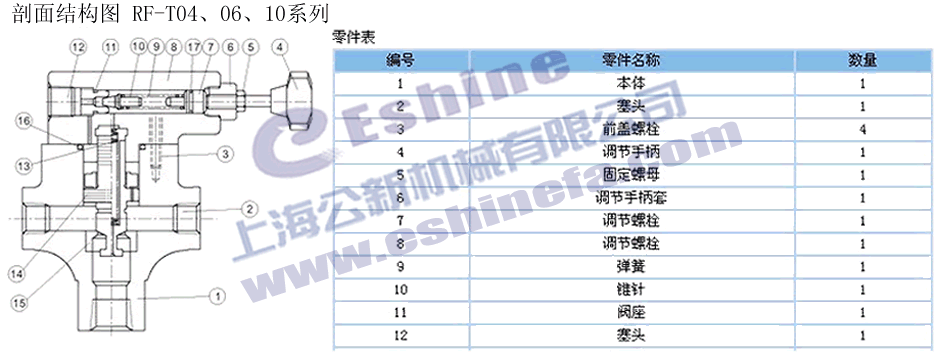

先导式溢流阀RF-T04,06,10剖面结构图下载 先导式溢流阀RF-G04,06,10剖面结构图下载


先导式溢流阀RF安装尺寸图

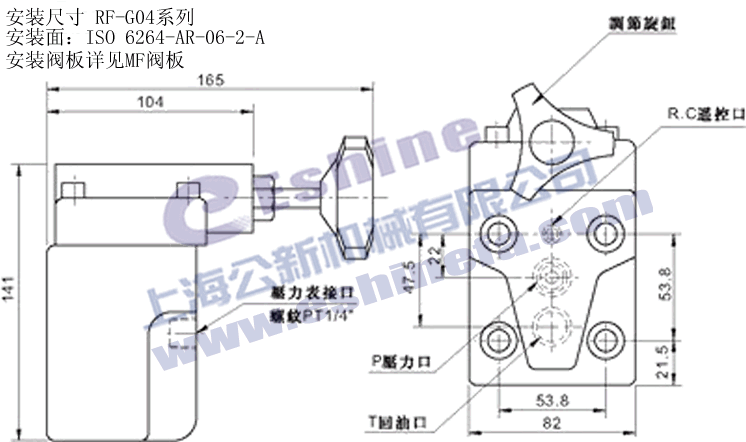

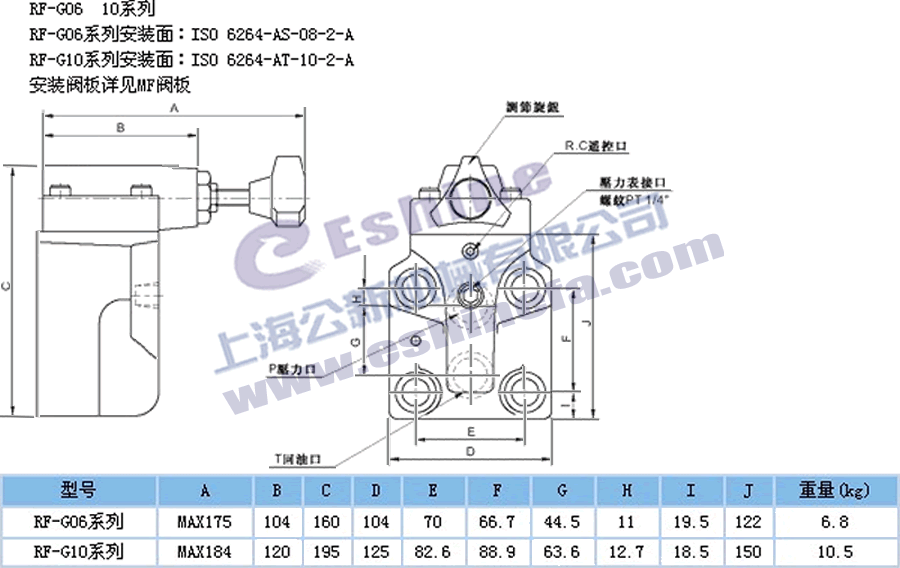

先导式溢流阀RF-G04系列安装尺寸图下载 先导式溢流阀RF-G06,10系列安装尺寸图下载

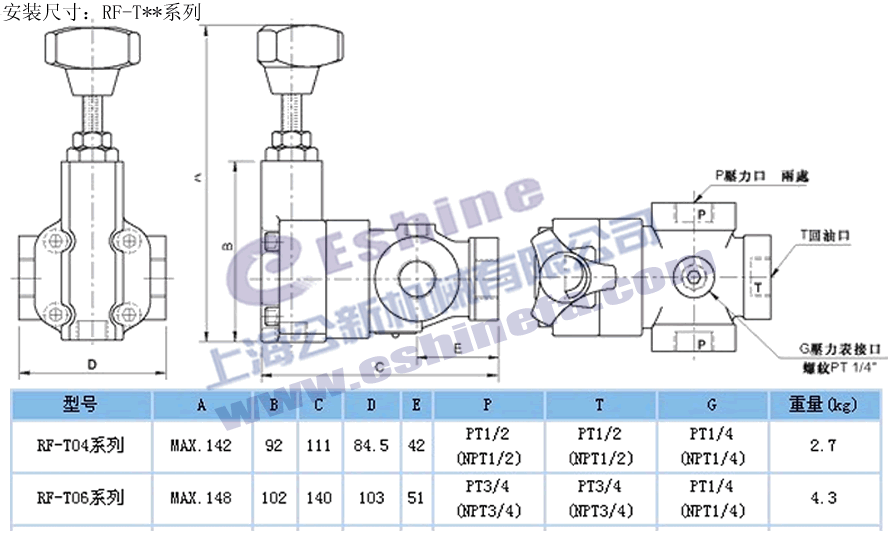

先导式溢流阀RF-T*系列安装尺寸下载

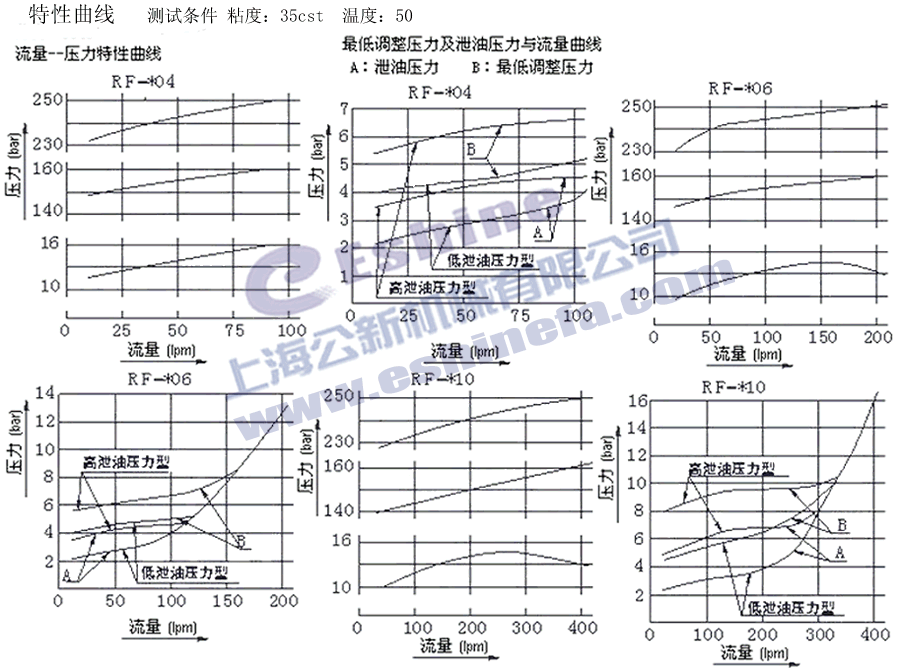

先导式溢流阀RF特性曲线

先导式溢流阀RF特性曲线下载

1、先导式溢流阀RF正常做动时所推荐粘度：15-400mm²/s。如阀带回油阻尼器，粘度范围必须是20∼200mm²/s 。
2、先导式溢流阀RF推荐油液：可使用下所列任何一种液压油液：a：石油基油，使用相当于ISO VG32或VG46的油液。b：合成液，使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡膠密封。c：合水液，使用水乙二醇液。
3、先导式溢流阀RF连续工作的温度为-17+70°C。
4、先导式溢流阀RF应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、先导式溢流阀RF调整压力时，放松锁紧螺母，慢慢转动调节手柄，顺时针为流量减少，逆时针为流量增加，调整完毕，不要忘记锁紧螺母。压力靠安装的挡圈限制，当一工作压力不能达到时，可去掉一些挡圈。
6、先导式溢流阀RF流量选择，当在小流量时，调整压力将不稳定。采用规格04和06时，流量应大于8L/min，采用规格10时，流量应大于15L/min。
