配重阀NGR型号说明

NGR	-G	03	-1	-E	-32
阀代号	安装形式	公称通径	压力调节范围(bar)	泄油方式	设计号
配重阀	G：板式安装	03：10mm	1：7∼70 2：35∼140 3：70∼210	E：外部泄油 无标记：内部泄油	32

备注：外部泄油作为标准型，当回油口无背压(5bar)以下)时，也能使用内部泄油方式。2、需要更换泄油方式时，请参考型号说明进行。3、泄油口直接回油箱，为得到良好的减压性能，初级口和主油路压力差为5bar,泄漏量为600ml/min。

配重阀NGR规格表

型号	最高使用压力(bar)	压力调节范围(bar)	最大流量(ℓ/min)	安装阀板型号	安装螺丝
NGR-03	105	1：7∼70 2：35∼140 3：70∼210	40	NGR-03M	4-M10×80L

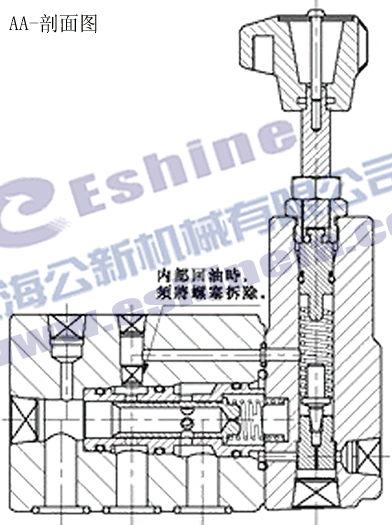

配重阀NGR剖面图

配重阀NGR剖面图下载

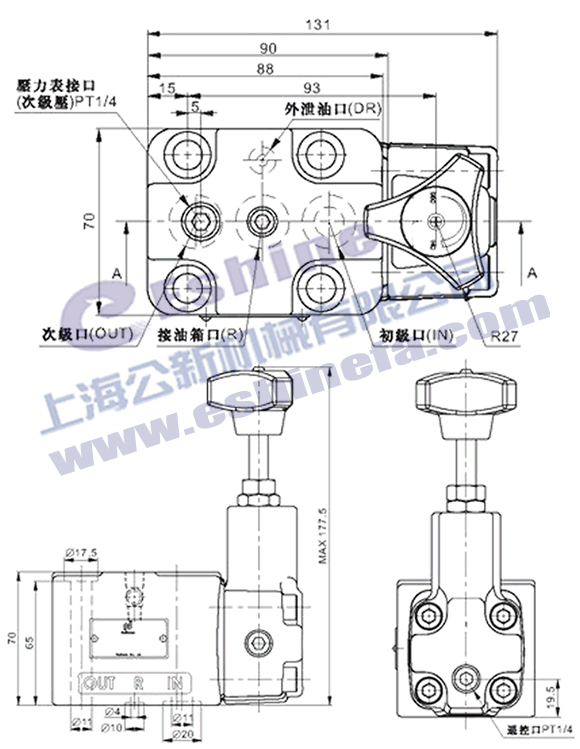

配重阀NGR安装尺寸图

配重阀NGR安装尺寸图下载

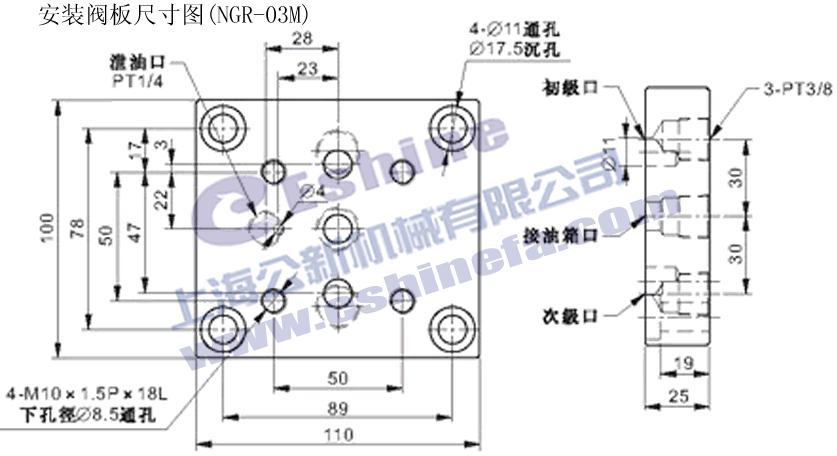

配重阀NGR安装阀板尺寸图

配重阀NGR-03M安装阀板尺寸图下载

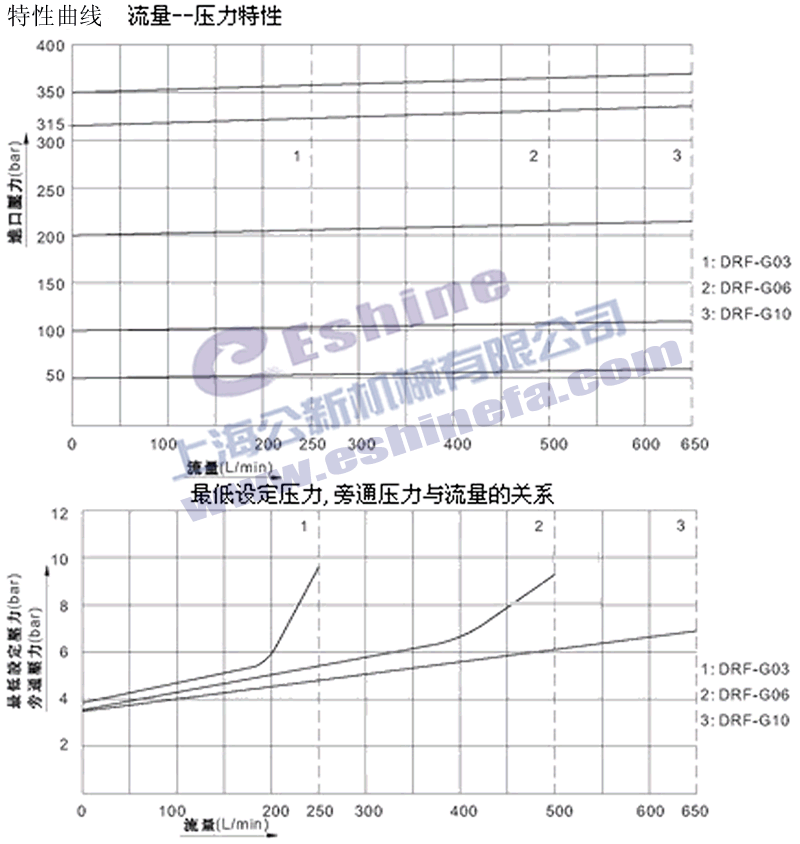

配重阀NGR特性曲线

配重阀NGR特性曲线下载

1、配重阀NGR正常做动时所推荐粘度：15-400mm²/s。如阀带回油阻尼器，粘度范围必须是15∼200mm²/s 。
2、配重阀NGR推荐油液：可使用下所列任何一种液压油液：a：石油基油，使用相当于ISO VG32或VG46的油液。b：合成液，使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡膠密封。c：合水液，使用水乙二醇液。
3、配重阀NGR连续工作的温度为-17+70°C。
4、配重阀NGR应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、配重阀NGR调整压力时，放松锁紧螺母，慢慢转动调节手柄，顺时针为流量减少，逆时针为流量增加，调整完毕，不要忘记锁紧螺母。
