减压阀PRV型号说明

PRV	-G	03	-1PN	-1	-32	-N
阀代号	安装形式	公称通径	控制方式	压力调节范围(bar)	设计号	管式安装螺纹
减压阀	G：板式安装 T：管式安装	03：10mm 06：20mm 10：32mm	1PN：常开式 1NP：常闭式	1：7∼70 2：35∼140 3：70∼210	32	N：NPT管螺纹 无标记：PT管螺纹

减压阀PRV规格表

型号	最高使用压力(bar)	安装螺丝	额定流量(ℓ/min)
PRV-G03	210	4-M10×55L	50
PRV-T03
PRV-G06		4-M10×55L	125
PRV-T06
PRV-G10		4-M10×55L	250
PRV-T10

减压阀PRV剖面结构图

减压阀PRV-T/G03,06,10剖面结构图下载

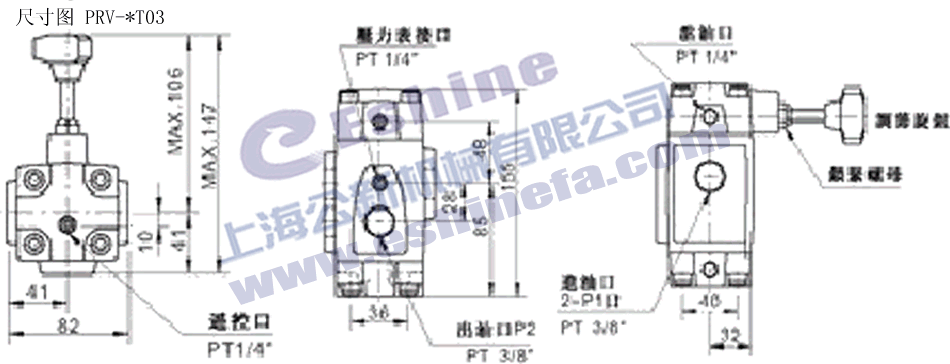

减压阀PRV安装尺寸图

减压阀PRV-G03,06安装尺寸图下载 减压阀PRV-G10安装尺寸图下载
减压阀PRV-T03安装尺寸图下载 减压阀PRV-T06,10安装尺寸图下载

1、减压阀PRV正常做动时所推荐粘度：15-400mm²/s。如阀带回油阻尼器，粘度范围必须是15∼200mm²/s 。
2、减压阀PRV推荐油液：可使用下所列任何一种液压油液：a：石油基油，使用相当于ISO VG32或VG46的油液。b：合成液，使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡膠密封。c：合水液，使用水乙二醇液。
3、减压阀PRV连续工作的温度为-17+70°C。
4、减压阀PRV应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为NAS 1638-11级，用25μ或更精密的管路滤油器。
5、减压阀PRV调整压力时，放松锁紧螺母，慢慢转动调节手柄，顺时针为流量减少，逆时针为流量增加，调整完毕，不要忘记锁紧螺母。压力靠安装的挡圈限制，当一工作压力不能达到时，可去掉一些挡圈。
6、减压阀PRV管路连接，泄油口压力必须保持在一个近似大气压力的低背压，所以必须将泄油口直接通油箱。
