1、节流阀,单向节流阀SR系列通过调节油液，流经油路的横截面积，控制通过流量，适用于回路中随压力变动而允许少量流量变动的情况。
2、节流阀,单向节流阀SR系列带单向阀的节流阀，单方向调整流量，反方向可自由流动，不受节流控制。 3、节流阀,单向节流阀SR系列安装尺寸符合ISO 5781标准(板式)。 节流阀,单向节流阀SR系列具有如下型号：SRG-03,SRG-06,SRG-10,SRCG-03,SRCG-06,SRCG-10,SRT-03,SRT-06,SRT-10,SRCT-03,SRCT-06,SRCT-10。 |
型号说明:
规格表:
外形图片:
使用说明:
备注：
节流阀,单向节流阀SR系列型号说明
| SR | C | G | -03 |
| 系列号 | 带单向阀 | 安装型式 | 阀规格 |
| 节流阀系列 | 无标记：节流阀 C：单向节流阀 |
G：板式安装 T：管式安装 |
03：3/8" 06：3/4" 10：1-1/4" |
节流阀,单向节流阀SR系列规格表
| 型号 | 最高使用压力 MPa | 最大流量 ℓ/min | 重量kg | ||
| 管式 | 板式 | ||||
| SRT-03 | SRG-03 | 25 | 30 | 1.4 | 1.5 |
| SRCT-03 | SRCG-03 | 1.5 | 1.5 | ||
| SRT-06 | SRG-06 | 80 | 2.6 | 2.7 | |
| SRCT-06 | SRCG-06 | 3.5 | 4.4 | ||
| SRT-10 | SRG-10 | 200 | 6.1 | 5.2 | |
| SRCT-10 | SRCG-10 | 7.4 | 8.1 | ||
节流阀,单向节流阀SR系列剖面图
节流阀,单向节流阀SR(C)T-03,06,10剖面图下载 节流阀,单向节流阀SR(C)G-03,06,10剖面图下载

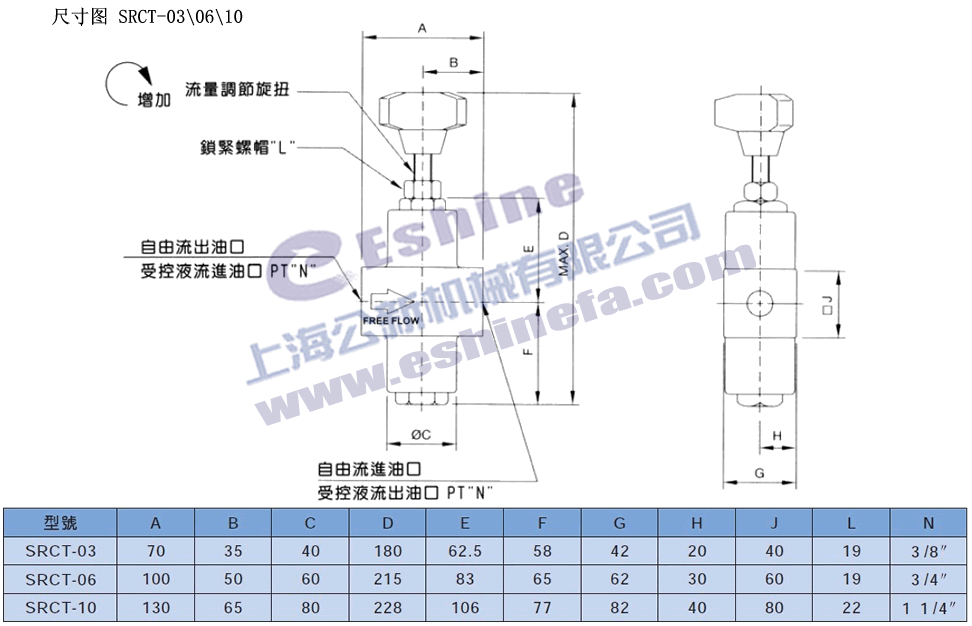

节流阀,单向节流阀SR系列尺寸图
节流阀SRT-03,06,10尺寸图下载 单向节流阀SRCT-03,06,10尺寸图下载
节流阀SRG-03,06,10尺寸图下载 单向节流阀SRCG-03,06,10尺寸图下载
节流阀,单向节流阀SR系列安装底板
节流阀,单向节流阀SR(C)GM-03,06,10安装底板下载
节流阀,单向节流阀SR系列性能曲线
1、节流阀,单向节流阀SR系列推荐粘度：15∼400 cst。
2、节流阀,单向节流阀SR系列推荐油液：石油基液压油，使用相当于ISO VG32或VG46的油液，若使用其它种类液压油，请洽公新液压技术部。
3、节流阀,单向节流阀SR系列工作油温：连续工作的温度为5∼70℃。
4、节流阀,单向节流阀SR系列污染控制：应当注意控制液压油的污染，否则会导致阀的损坏或缩短使用寿命。请保持污染度为NAS11级，用真µ或更精密的管路滤油器。
5、节流阀,单向节流阀SR系列流量调节：调整流量时，放松锁紧螺母，慢慢转动流量调整手柄SRCG(T)系列顺时针为流量增加，逆时针为流量减少，调整完毕不要忘记拧紧锁紧螺母，SRG(T)系列则相反。
2、节流阀,单向节流阀SR系列推荐油液：石油基液压油，使用相当于ISO VG32或VG46的油液，若使用其它种类液压油，请洽公新液压技术部。
3、节流阀,单向节流阀SR系列工作油温：连续工作的温度为5∼70℃。
4、节流阀,单向节流阀SR系列污染控制：应当注意控制液压油的污染，否则会导致阀的损坏或缩短使用寿命。请保持污染度为NAS11级，用真µ或更精密的管路滤油器。
5、节流阀,单向节流阀SR系列流量调节：调整流量时，放松锁紧螺母，慢慢转动流量调整手柄SRCG(T)系列顺时针为流量增加，逆时针为流量减少，调整完毕不要忘记拧紧锁紧螺母，SRG(T)系列则相反。
