电液换向阀D4-04 06 10 3C4 A1 A2 A3 D1 D2 R1 R2 5 6 P D S N D5-04 06 10 3C4 A1 A2 A3 D1 D2 R1 R2 5 6 P D S N

1、电液换向阀D4,D5的安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电液换向阀D4,D5以电磁换向阀控制此阀阀心方向，除具备电磁换向阀特性及功能外，还能达到高压、大流量控制的目的。
3、电液换向阀D4,D5透过装拆油塞，易于实现不同控制方式和泄漏方式组合。
电液换向阀D4,D5有如下型号：D4-04-3C-AC,D4-04-2B-AC,D4-06-3C-AC,D4-06-2B-AC,D4-10-3C-AC,D4-10-2B-AC,D4-04-3C-DC,D4-04-2B-DC,D4-06-3C-DC,D4-06-2B-DC,D4-10-3C-DC,D4-10-2B-DC,D5-04-3C-AC,D5-04-2B-AC,D5-06-3C-AC,D5-06-2B-AC,D5-10-3C-AC,D5-10-2B-AC,D5-04-3C-DC,D5-04-2B-DC,D5-06-3C-DC,D5-06-2B-DC,D5-10-3C-DC,D5-10-2B-DC。

电液换向阀D4,D5型号说明

D4	-06	-3C4	-A2	5	-P	D	-
型号说明	规格	阀芯机能	线圈型式	频率	控制方式	泄漏方式	附注
D4：接线盒型 (JIS) D5：插头型 (DIN)	04：16通径 (1/2") 06：25通径 (3/4") 10：32通径 (1 1/4")	阀芯机能表	A1：AC 110V A2：AC 220V A3：AC 380V D1：DC 12V D2：DC 24V R1：RF 110V R2：RF 220V -：无标记 -：中坐本键	5：50HZ 6：60HZ 直流电省略	无标记：内控(标准型) P：外控	无标记：内泻(标准型) D：外泄	无标记：一般型 S：带行程调节器 N：新型

规格表:

电液换向阀D4(D5)性能规格表

型号	额定流量 ℓ/min	最大流量 ℓ/min	最高使用压力 MPa	控制压力MPa		回油口容许背压MPa	最高切换频率 (CPM)	重量 kg
				最低	最高
D4(D5)-04-3C*	200	300	31.5	0.8	21	14	120	8.8
D4(D5)-04-2D*
D4(D5)-04-2B*								8.7
D4(D5)-06-3C*	300	500						13.7
D4(D5)-06-2D*
D4(D5)-06-2B*								13.0
D4(D5)-10-3C*	500	1100						45.3
D4(D5)-10-2D*							100	45.3
D4(D5)-10-2B*								44.7

备注：1、内泄油必须保持比油管压力高0.45MPa以上，为防止油管背压过高，请选用外泄型(D)，以确保电液阀动作准确。2、最大流量随阀的形式不同而异，中位时P孔与T孔相通的3C6,3C5流量较小。3、外控型所使用的先导压力，需超过0.45MPa以上。3C3,3C5,3C6,3C60之阀芯请选用外空P型。4、必须与电磁阀配合使用，单头用02-2B2，双头用02-3C4。

外形图片:

使用说明:

1、电液换向阀D4,D5的安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、电液换向阀D4,D5以电磁换向阀控制此阀阀心方向，除具备电磁换向阀特性及功能外，还能达到高压、大流量控制的目的。
3、电液换向阀D4,D5透过装拆油塞，易于实现不同控制方式和泄漏方式组合。

备注：

电液换向阀D4,D5-电液换向阀-公新液压生产销售各类电液换向阀D4,D5

首页 > 方向控制阀 > 电液换向阀 > 电液换向阀D4,D5

电液换向阀D4,D5型号说明

电液换向阀D4(D5)性能规格表

电液换向阀D4,D5剖面图

电液换向阀D4,D5阀芯外型结构图

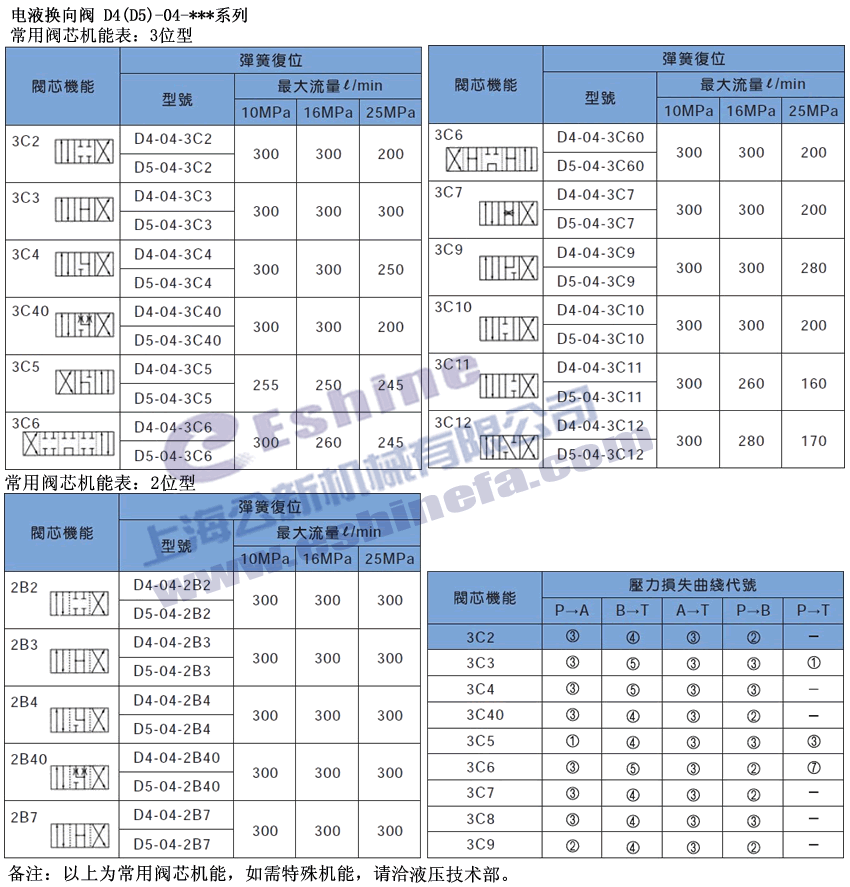

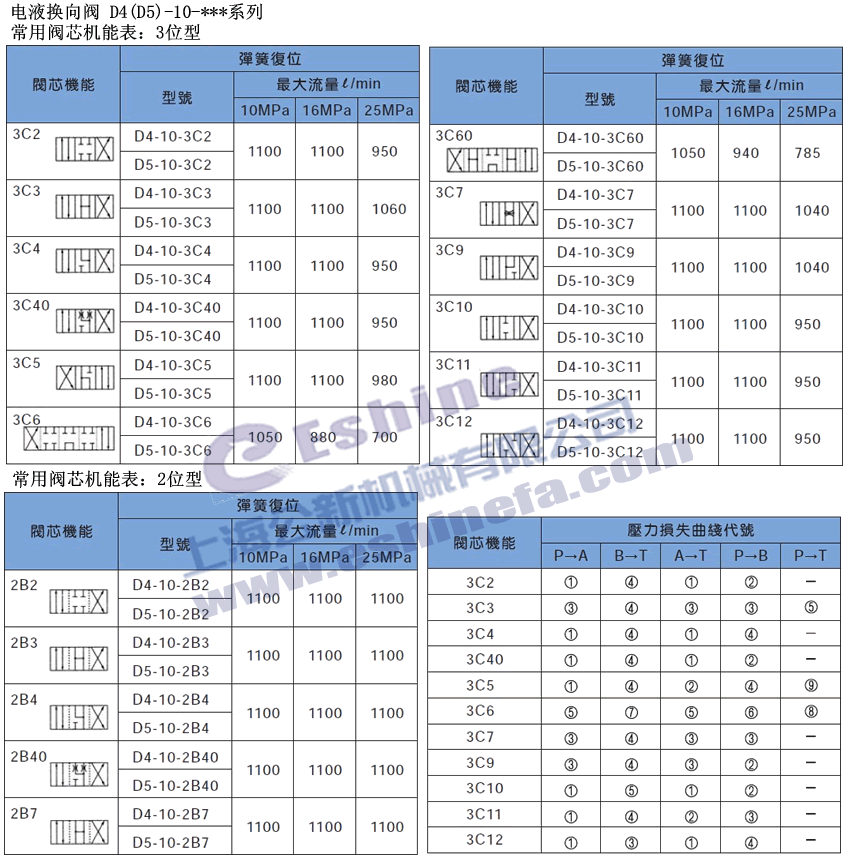

电磁换向阀D4,D5常用阀芯机能表

电液换向阀D4,D5尺寸图

电液换向阀D4,D5性能曲线
