电液换向阀SW-G04型号说明

SW	-G	-04	-C2	-ET	-A220	-10	-AB	-K
系列号	安装 型式	公称 阀径	阀芯 型式	油液 控制	线圈型号	接线方式	调整控制
高压大 流量电 磁方向阀	油路 板式	16mm	参考 阀芯表	见下表	A240:AC240V,60Hz；AC220V,50Hz A220:AC220V,60Hz；AC200V,50Hz A120:AC120V,60Hz；AC110V,50Hz A110:AC110V,60Hz；AC100V,50Hz R240:AC240V,60Hz；AC220V,50Hz D12:DC12V D24:DC24V	见下表	空白:标准型式 AB:AB两侧均附行 程调整装置 A:A侧附行程调整装 B:B侧附行程调整装	K:附加旋钮

电液换向阀SW-G04性能规格表

最高使用 流量ℓ/min	最大容许 背压(bar)	最高导引 压力(bar)	接线方式	油液控制		最低导引 压力(bar)	重量 (kg)
300	210 *1	250	10：接线盒附指示灯 20：插式接线座附指示灯	控制压力连接	泄油连接	8	8.2；7.9 *2
				E：外部导引型 空白：内部导引型	T：外部回油型 空白：内部回油型

备注：*1.此值为外部回油型最大容许背压，当为内部回油型时最大容许背压为70bar。*2.SW-G04-CD---8.2Kg；SW-G04-B---7.9Kg。

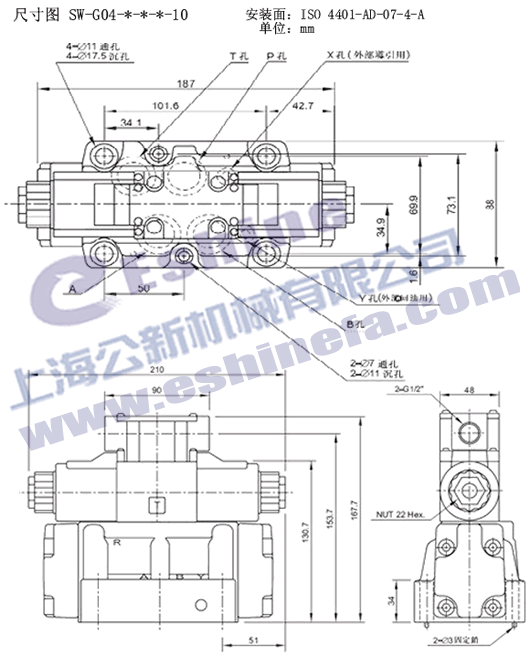

电液换向阀SW-G04尺寸图

电液换向阀SW-G04-*-*-*-10尺寸图下载 电液换向阀SW-G04-*-*-*-10-AB-K尺寸图下载


电液换向阀阀座M04尺寸图

电液换向阀阀座M04尺寸图下载


电液换向阀SW-G04压力降特性

电液换向阀SW-G04压力降特性下载

1、电液换向阀SW-G04使用规格表以外之机能，请与公新液压技术部联系。
2、电液换向阀SW-G04安装方向无弹簧式，电液换向阀轴线应水平安装，其他形式无限制。
3、电液换向阀SW-G04安装面将机械换向阀之安装面，表面粗燥度加工至6.3S以内，平面度0.01mm以内。
4、电液换向阀SW-G04使用无弹簧式(非机械定位)在切换回路时，为防止电磁换向阀反向运动，请连续通电。使用机械定位式在解除连续通电时，应使T管单独连接。不单独接T管，共用管路则由于其他阀的换向产生压力冲击，可能致使电磁换向阀反向。当共用管路时，在T管路中装入单向阀，或适当延长T配管的长度。
5、电液换向阀SW-G04导引及回油，内部回油时，其导引压力务必保持比回油压力高4.5bar以上，如果回油管压力之剧压可能过高时，请使用外部回油方式以确保电磁换向阀动作之正确。C3，C5，C6，C60请使用外部导引及外部回油型。如果必须使用内部导引型，请务必在油箱口引入4.5Bar以上的阻抗阀。
6、电液换向阀SW-G04的T口中要总是充满油液，依此进行配管，避免在高压下长时间切换位置，因为液体粘著现象会造成动作不良，手动推杆操作力会由于背压而变化。
7、电液换向阀SW-G04务必使一端断电后，另一端在通电。通用化的先导阀在回油管中，一加脉动电压可能会意外反向，特别是无弹簧机械定位无通电状态下使用时，容易产生这种现象。
8、电液换向阀SW-G04请依据推荐扭矩进行安装，超过此值有可能歪斜而导致动作不良。M6×45L固定螺丝，其推荐扭矩为120∼150kgf.cm。M10×45L固定螺丝，其推荐扭矩为580∼720kgf.cm。AC电磁线圈50Hz，60Hz通用。
