电液换向阀DG5V型号说明

DG5V	-7	-2C	-6	Y	-ET	-D24	-P	/1.0	-ABK	-H	-P
系列	规格 尺寸	阀芯功能	系列号	外观	标记	线圈 电压	先导阻尼 位置口	标记	标记	复位 方式	标记
电液 换向阀	5:NG10 7:NG16 8:NG25 10:NG32	功能符号	60-69	X: 金属壳 Y: 塑料壳	无标记: 内控内泄 T: 内控外泄 ET: 外控外泄 E: 外控内泄	下表	无标记: 标准型 P:P口 A:A口 B:B口 T:T口	无标记: 无阻尼 0.6:阻尼0.6 0.7:阻尼0.7 0.8:阻尼0.8 1.0:阻尼1.0	无标记: 无行程调节器 AK:调整把手在A侧 B:调整把手在B侧 ABK:AB两侧均有调整把手	下表	无标记: 无预压阀 P: P口带预压阀

备注：DG3V为液动换向阀。

电液换向阀DG5V性能规格表

规 格			NG10	NG16	NG25	NG32
重 量		单电磁铁阀 (kg)	约6.4	约8.3	约17.6	约40.5
		双电磁铁，弹簧对中 (kg)	约6.8	约8.6	约18.0	约41.0
		双电磁铁，液压对中 (kg)	约6.8	约8.6	约19.0	约39.5
		液压控制阀(DG3V) (kg)	约5.5	约7.3	约16.5	约0.8
		可调节切换时间 (kg)	约0.8	约0.8	约0.8	约
最高工作压力		油口A，B，P Mpa	28	28	28	28
油口T		外部Y口控制油泄油 (Mpa)	28	25	25	25
		内部Y口控制油泄油 (Mpa)	16 DC
		(Mpa)	10 AC
油口Y	外部控制 油泄油 (Mpa)	-DC (Mpa)	16
		-AC (Mpa)	10
		用于DG3V型 (Mpa)	25	25	25	25
最高控制压力 (Mpa) (对于高的控制压力，需要一个压力比阀)			25	25	25	25
油液温度范围 (℃)			-30至+80(带丁腈橡胶密封)
			-20至+80(带氟橡胶密封)
复位方式			无标记:弹簧对中或弹簧复位 H:压力对中或液压复位
线圈电压			A220:220V/50HZ &A240V/60HZ A110:A110V/50HZ &A120V/60HZ D24:24V D12:D12V
粘度范围 (mm²/s)			2.8至500
油液清洁度			油液最高污染等级按NAS1638第9级，推荐过滤器最小过滤精度β10≥75

电液换向阀DG5V操作时间

电液换向阀DG5V操作时间下载

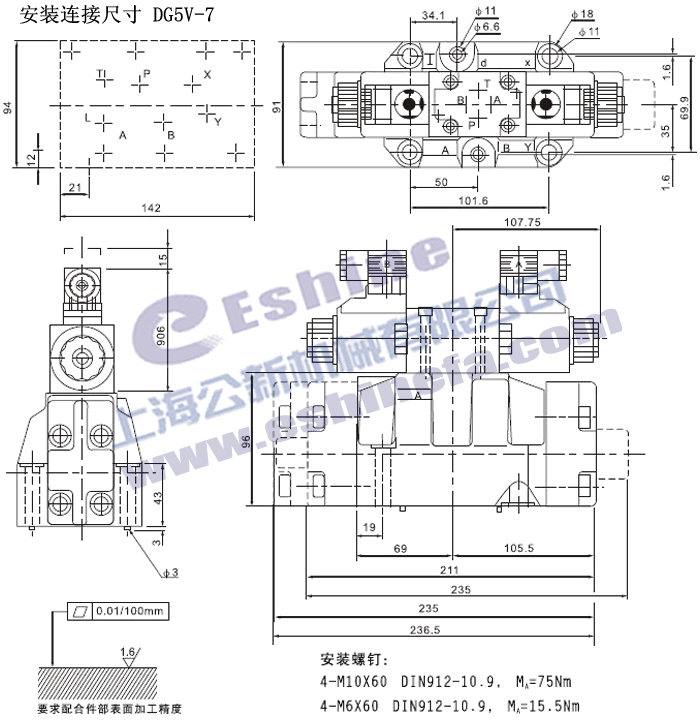

电液换向阀DG5V安装连接尺寸

电液换向阀DG5V-5安装连接尺寸下载 电液换向阀DG5V-7安装连接尺寸下载
电液换向阀DG5V-8安装连接尺寸下载 电液换向阀DG5V-10安装连接尺寸下载


电液换向阀DG5V特性曲线

电液换向阀DG5V特性曲线下载


电液换向阀DG5V性能极限

电液换向阀DG5V性能极限下载

电液换向阀DG5V有如下型号：DG5V-5,DG5V-7,DG5V-8,DG5V-10。
