1、电磁换向阀DG4V电磁铁带有手动应急装置，应急装置可在电磁铁失灵的情况下控制阀芯运动。
2、电磁换向阀DG4V电磁铁装配时可旋转90°(仅限插头型)。 3、电磁换向阀DG4V可不释放油液更换线圈。 电磁换向阀DG4V有如下型号：DG4V-3-3C-A-DC,DG4V-3-3C-A-AC,DG4V-3-3C-B-DC,DG4V-3-3C-B-AC,DG4V-5-3C-A-DC,DG4V-5-3C-A-AC,DG4V-5-3C-B-DC,DG4V-5-3C-B-AC,DG4V-3-2B-A-DC,DG4V-3-2B-A-AC,DG4V-3-2B-B-DC,DG4V-3-2B-B-AC,DG4V-5-2B-A-DC,DG4V-5-2B-A-AC,DG4V-5-2B-B-DC,DG4V-5-2B-B-AC等。 |
| S | -DG4V | -3 | -2C | -A | -A220 | -6 | Y |
| 标记 | 系列号 | 规格型号 | 功能符号 | 接线方式 | 线圈电压 | 系列号 | 电磁铁外观 |
| S：液压缓动型 无标记：标准型 |
湿式电磁 换向阀 |
3=6通径 5=10通径 |
功能符号 | A：插座式 B：接线盒式 |
交流: A220=220V/50HZ与A240V/60HZ A110=A110V/50HZ与A120V/60HZ 直流：D24=24V D12=D12V 本流：R220 |
60-69 | X=铁壳电磁铁 Y=塑料壳电磁铁 |
备注：1、特殊线圈电压请洽公新液压公司技术部。2、液压缓动型阀不能使用交流电磁铁，当使用交流电压时，请选用本整型电磁铁。
| DG4V-3 | DG4V-5 | |
| 重量 单电磁线圈 (kg) | 1.8 | 4.4 |
| 双电磁线圈 (kg) | 2.2 | 5.75 |
| 最高工作压力 油口A、B、P (Mpa) | 35 | 31.5 |
| 油口T (Mpa) | 至21(=)至16(∼) 如果工作压力超过允许背压，对于22A和22AL型阀，油口T须单独接回油箱。 |
|
| 最大流量 (ℓ/min) | 至80(=)至60(∼) | 至120 |
| 最高周围温度 (℃) | 至50 | |
| 油液温度范围 (℃) | -30至+80(带丁腈橡胶密封) | |
| -20至+80(带氟橡胶密封) | ||
| 粘度范围 (mm²/s) | 2.8至500 | |
| 油液清洁度 | 油液最高污染等级按NAS1638第9级，推荐过滤器最小过滤精度β10≥75 | |
备注：(=)表示直流型电磁阀；(∼)表示交流型电磁阀。

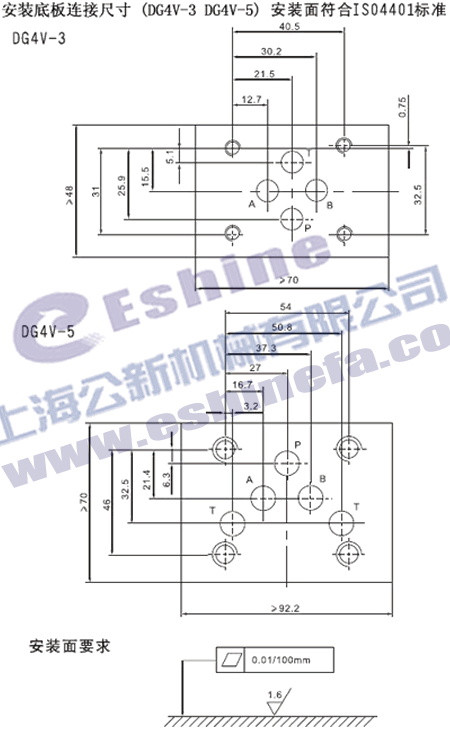

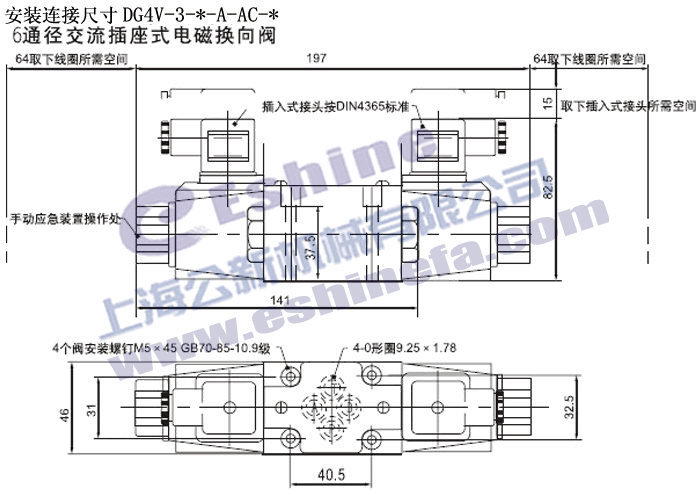

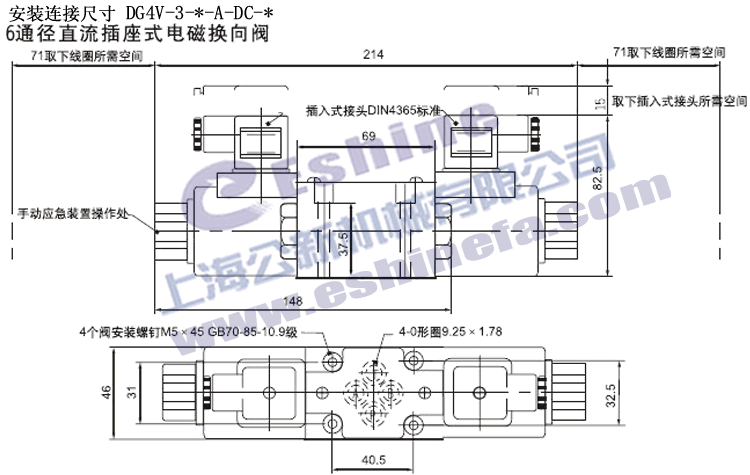

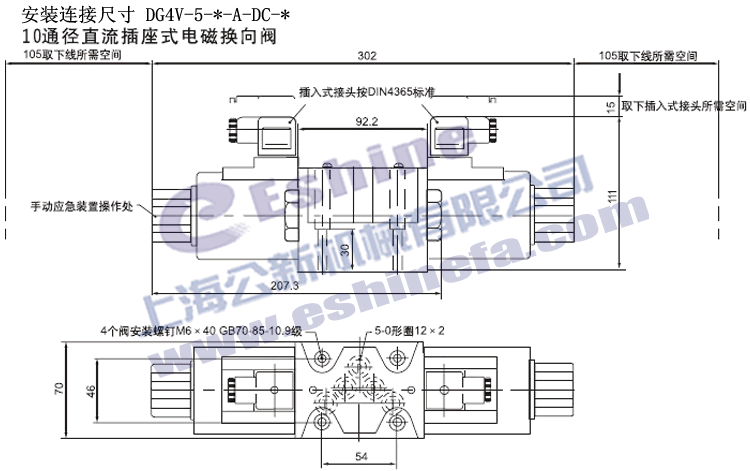

电磁换向阀DG4V-3-*-A-DC-*安装连接尺寸下载 电磁换向阀DG4V-3-*-A-AC-*安装连接尺寸下载

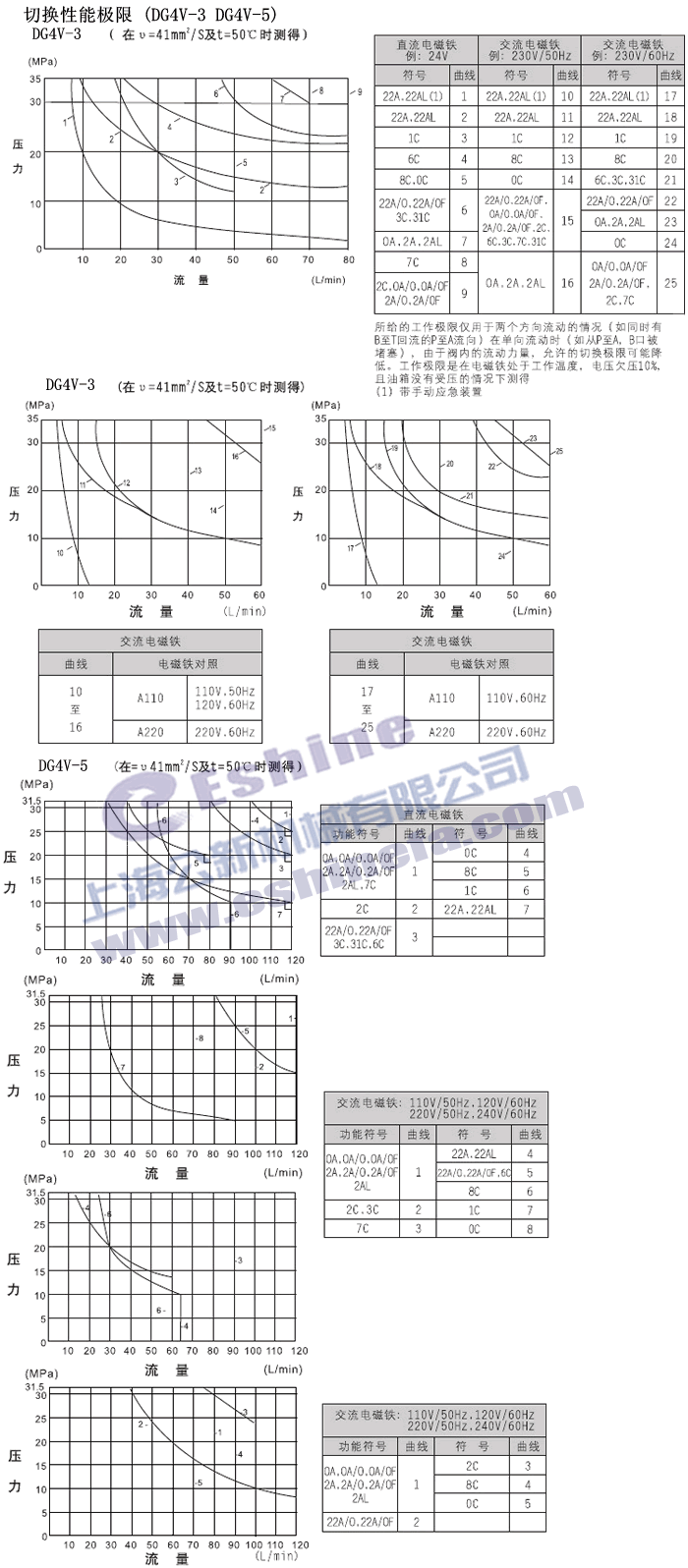

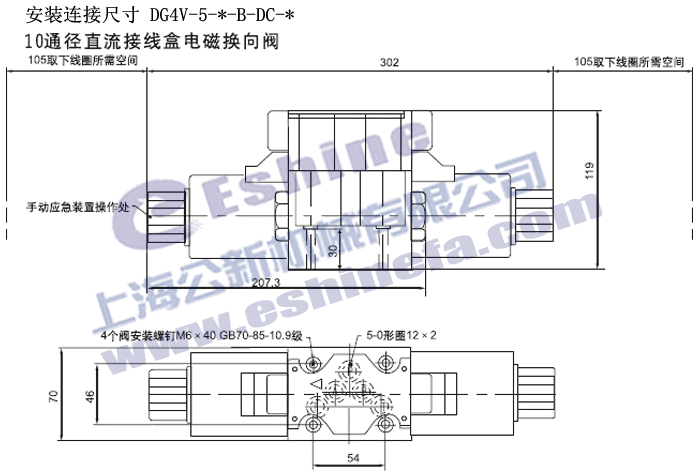

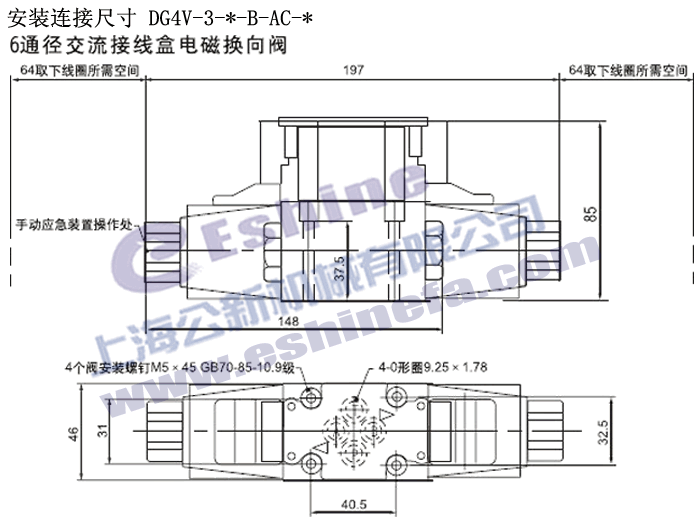

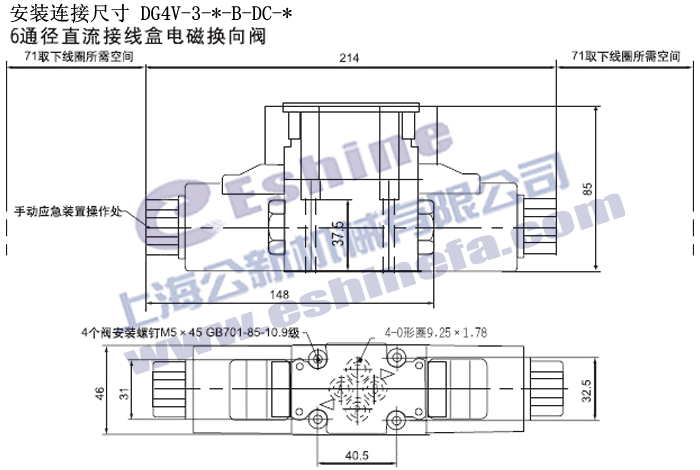

电磁换向阀DG4V-3-*-B-DC-*安装连接尺寸下载 电磁换向阀DG4V-3-*-B-AC-*安装连接尺寸下载

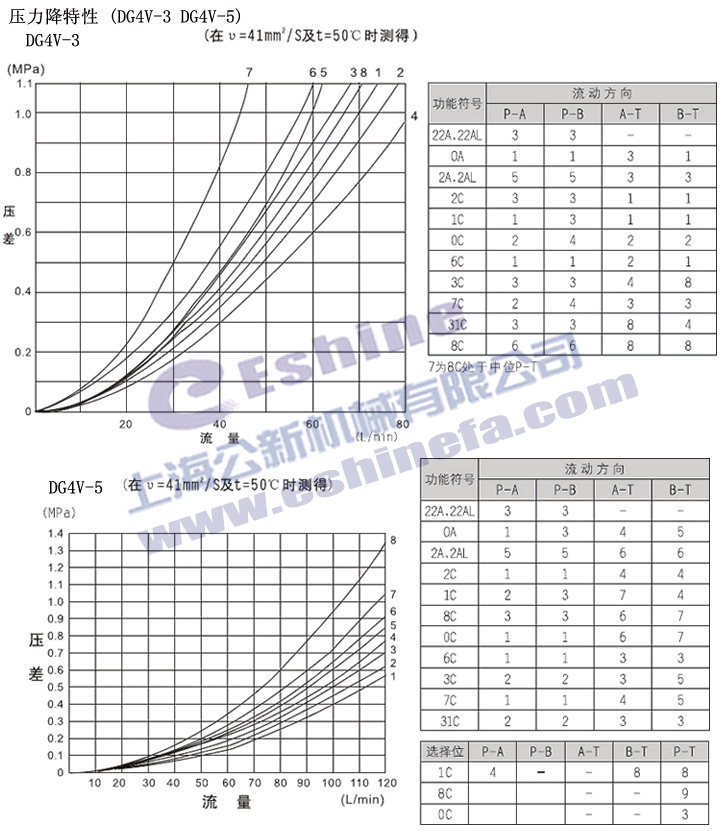

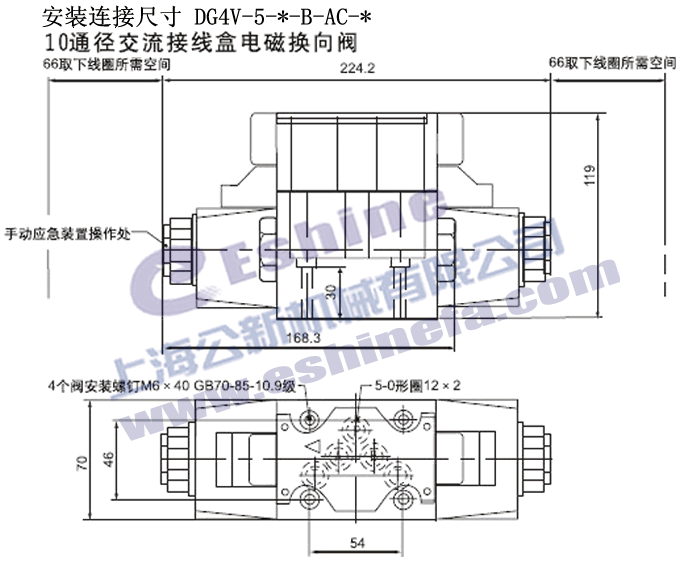

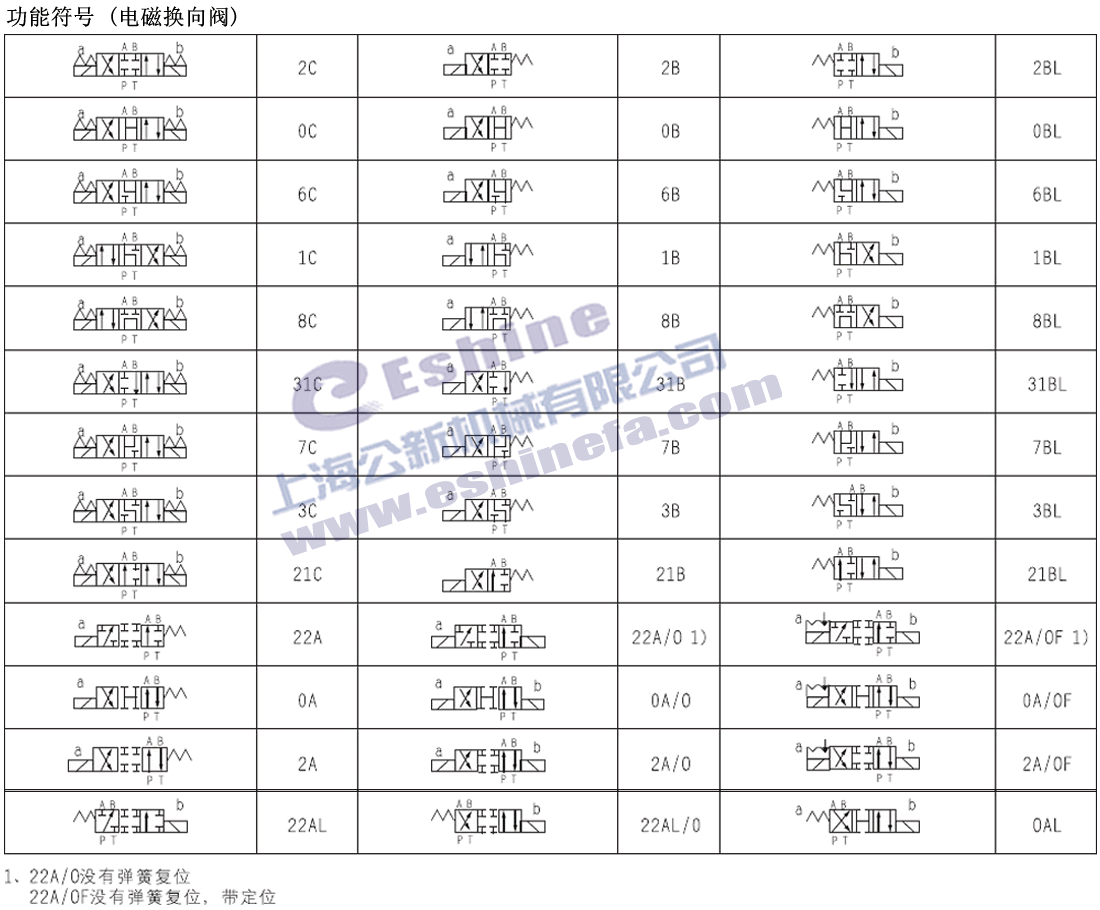

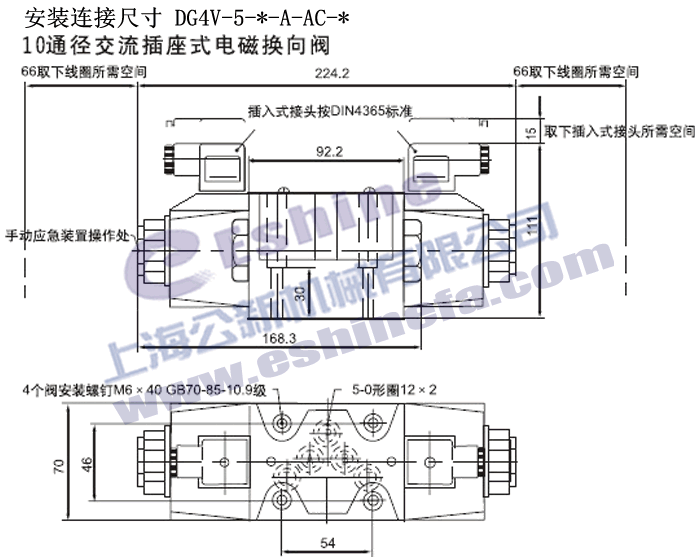

电磁换向阀DG4V-5-*-A-DC-*安装连接尺寸下载 电磁换向阀DG4V-5-*-A-AC-*安装连接尺寸下载
