1、电磁换向阀DFA/B/C浸油式可动铁芯使电磁阀于高压及高频操作下稳定且安静，并且可增加阀门寿命。
2、电磁换向阀DFA/B/C回油口背压可高达21Mpa，交直流型线圈可减低电压突升，提高更安静之操作并增加继电器接点寿命，双回油流道设计，可大幅降低回油管线压降及减少温升。 电磁换向阀DFA/B/C有如下型号：DFA-02-2B2,DFA-02-2B3,DFB-02-2B2,DFB-02-2B3,DFA-02-2D2,DFA-02-3C12,DFA-02-3C2,DFA-02-3C3,DFB-02-3C2,DFB-02-3C3,DFA/B-02-3C60/5/25,DFA-03-2B2,DFA-03-2B3,DFB-03-2B2,DFB-03-2B3,DFA/B-03-3C60/5/25,DFA-03-3C2,DFA-03-3C3,DFB-03-3C2,DFB -03-3C3,DFA/B-06-3C2,DFA-02-3C4-DC24,DFA-03-3C4-DC24V,DFA-04-3C2-DC24V,DFA-04-3C4-DC24V,DFB-02-3060-96,DFB-02-3C4-92,DFA-02-3C4-AC220V,DFA-04-3C2-D,DFA-06-3C2-D,DFB-02-2D2-DC24V,DFA-03-2B11B-A220V,DFA-02-3C5-A220,DFA-02-2B2-A220,DFA-04-2B11B-ET-A220,DFA-03-3C5,DFB-02-3C60。 |
| S | -DF | A | -02 | -3C2 | -A110 | -L | -35C |
| 型 式 | 系列号 | 电器接线方式 | 口径代号 | 阀轴型号 | 线圈电压 | 指示灯 | 高压及大流量型设定编号 |
| S: 液压缓冲型 无标记: 标准型 |
湿式电 磁换向阀 |
A:DIN插头型 B:接线盒型 C:电导线 (出线式) |
02:1/4"(NG06) 03:3/8"(NG10) |
液压符号 | 见下表 | L:附指示灯 无标记: 无指示灯 |
35:350BAR容许回油背压:21Mpa 35H:350BAR高强力型容许回油背压:21Mpa 35C:允许背压:160BAR(限制用于02系列) |
| DFA/B/C-02 | DFA/B/C-03 | |||||||
| 交流电磁阀 | 直流电磁阀 | 交流电磁阀 | 直流电磁阀 | |||||
| 内附整流器 | - | 内附整流器 | - | |||||
| 交流 | RAC | 直流 | 交流 | RAC | 直流 | |||
| 最高工作压力 | P,A,B孔口 | 35Mpa | ||||||
| 最大回油容许背压 | T孔口 | 35:21Mpa 35C:16MPa |
16Mpa | |||||
| 线圈电压 | 交流AC：A110(50/60Hz)&A120(60Hz)=C1/C3 A120(50/60Hz)=C120 A220(50/60Hz)&A240(60Hz)=C2/C4 A240(50/60Hz)=C5/C6 直流DC：D12(D1),D24(D2),D36(D3)&D48(D4)依需要之其它直流电压 交直流RAC：R110(50/60Hz)&R120(50/60Hz)=R1/R3 R220(50/60Hz)&R240(50/60Hz)=R2/R4 (附内建式整流器，由交流电改变至直流电) |
|||||||
| 换向频率(次数/分钟) | 标准型 | 300 | 120 | 300 | 300 | 120 | 240 | |
| 缓冲型 | - | 120 | - | 120 | ||||
| 标准 | 指示灯 | L | L | |||||
| 缓冲 | - | S | - | S | ||||
| 质量 kg |
双电磁线圈 | 1.8 | 2.0 | 4.2 | 5.0-35 | 5.6-35H | ||
| 单电磁线圈 | 1.4 | 1.5 | 3.6 | 3.9-35 | 4.2-35H | |||
| 建议操作条件 | 操作温度范围 | -20℃∼70℃ | 5℃∼60℃ | |||||
| 操作粘度范围 | 15∼300mm²/s | |||||||
| 粘度指数 | 90或以上 | |||||||
| 过滤精度 | 25m或更小 | |||||||
| 型号 | DFA/B/C-02-35(C)系列 | DFA/B/C-03-35(H)系列 | ||||||||
| 标准型 | 液压缓冲型 | 标准型 | 液压缓冲型 | |||||||
| 交流 | 直流及RAC型 | |||||||||
| 阀轴型式 | 最高工作 压力Mpa |
最大流量 公升/分 |
最高工作 压力Mpa |
最大流量 公升/分 |
最高工作 压力Mpa |
最大流量 公升/分 |
最高工作 压力Mpa |
最大流量 公升/分 |
最高工作 压力Mpa |
最大流量 公升/分 |
| 2B8 | 35 | 30 | 25 | 30 | 35 | 40 | 35 | 85 | 25 | 85 |
| 2B8L | ||||||||||
| 2D8 | 85 | |||||||||
| 2B2 | 80 | 50 | 130 | 160 | 130 | |||||
| 2B2L | ||||||||||
| 2D2 | 100 | |||||||||
| 2B3 | 65 | |||||||||
| 2B3L | ||||||||||
| 2D3 | ||||||||||
| 2B2B | 100 | |||||||||
| 2B2BL | ||||||||||
| 3C11 | ||||||||||
| 3C2 | ||||||||||
| 3C9 | ||||||||||
| 3C41 | ||||||||||
| 3C40 | ||||||||||
| 3C12 | AC:65 DC:80 |
|||||||||
| 3C4 | ||||||||||
| 3C3 | 50 | |||||||||
| 3C60 | 25 | 40 | 25 | 25 | 100 | 85 | ||||
| 3C5 | ||||||||||
电磁换向阀DFA/B/C-02-35系列零件表下载 电磁换向阀DFA/B/C-03-35(H)系列零件表下载

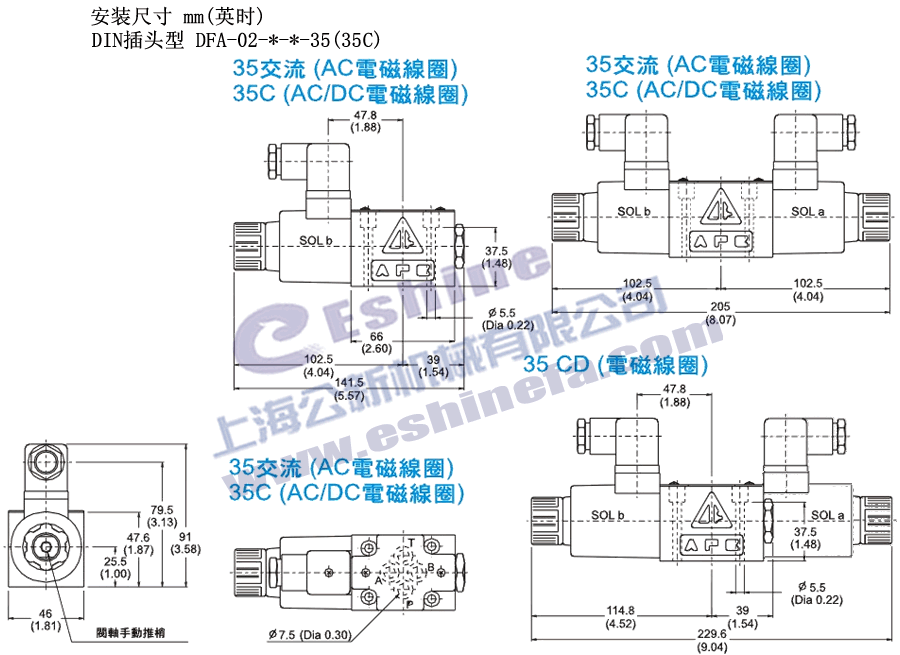

电磁换向阀DFB-02-*-*-35(35C)安装尺寸下载 电磁换向阀DFA-02-*-*-35(35C)安装尺寸下载
电磁换向阀DFC-02-*-*-35安装尺寸下载 电磁换向阀DFB-03-*-*-35安装尺寸下载
电磁换向阀DFA-03-*-*-35安装尺寸下载 电磁换向阀DFC-03-*-*-35H安装尺寸下载
电磁换向阀DFB-03-*-*-35H安装尺寸下载 电磁换向阀DFA-03-*-*-35H安装尺寸下载
电磁换向阀DFA/B-02-35安装底板下载 电磁换向阀DFA/B-03-35(H)安装底板下载
