电液比例式减泄压阀FPG-02订购型号

液压符号	最大线圈耗电功率A/VA max	最大流量ℓ/min	额定压力范围bar	净重Kg	订购型号
	0.8/25(RL=22Ω)	40 P-A A-T	0∼75	2.3	FPG-02-75
			0∼175		FPG-02-175
			0∼310		FPG-02-310
	30VA	FPG-02		0.2	专属配套控制器 FPE-081

装配螺栓：4-M5×45 扭矩：6-8Nm。最小设定压力0bar或在T孔压力。

电液比例式减泄压阀FPG-02特性表

概 述
结构，导引段	锥阀式
结构，主段	滑轴式
作动方式	比例电磁铁，不带位移控制
连接方式	板式，安装孔钻结构符合 NG 6 ISO 4401
安装位置	可选
允许环境温度	-20∼+50℃
液 压
压力介质	液压油符合 DIN 51 524...535，若使用其他介质，请先洽询
粘度-推荐值     -最大允许值	20∼100mm²/s 10∼800mm²/s
压力介质温度	-20∼+80℃
过滤精度 与工作可靠性及使用	允许污染等级的压力介质符合 NAS 1638			采用过滤器 Bx=75
	8			X=10
	9			20
	10			25
油流方向	参考液压符号
A口额定压力	75bar	175bar	310bar	310bar
A口最低压力	0 bar (相对压力)或T孔压力
P口入口压力	min. Pp=Pa=5bar
最高工作压力	油孔A，B：315bar 油孔T：250bar(B孔堵住)
内部控制油流量	大约0.6ℓ/min(控制)
流量	最大40ℓ/min
电 气
暂载率循环期间(环境因素)	100%
防护等级	符合IP 65 DIN 40 050
电磁线圈插头	插头符合 DIN 43 650/ISO 4400
位置传感器连接器	专用连接器
电磁线圈电流	0.8A
线圈电阻R20	22Ω
在100%负荷和工作温度时，最大压力消耗	最大25 VA
静态/动态
迟滞	≤4%
重覆精度	≤10%
制造公差	≈10%
响应时间 100%信号变化          10%信号变化	ON：200 ms ON：≤250 ms

备注：所有特性值为结合比例阀控制器FPE-081情况。

电液比例式减泄压阀FPG-02外观尺寸图

电液比例式减泄压阀FPG-02外观尺寸图下载

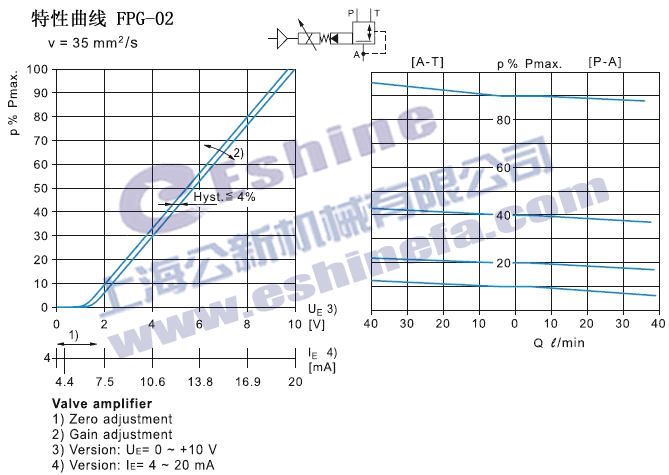

电液比例式减泄压阀FPG-02特性曲线

电液比例式减泄压阀FPG-02特性曲线下载

电液比例式减泄压阀FPG-02由公新液压阀网供应。电液比例式减泄压阀FPG-02有如下型号：FPG-02-75,FPG-02-175,FPG-02-310。
