叠加式溢流阀MBA,MBB,MBP,MBW型号说明

MB	P	-02	-B	-M
系列号码	控制油路	规格	压力调整范围	把手型式
叠加式 溢流阀	P：P油路 A：A油路 B：B油路 W：A、B油路	01：1/8" 02：1/4" 03：3/8" 06：3/4"	B：0.7∼7 C：3.5∼14 H：7.0∼22	H：内六角螺栓 M：塑胶把手 06仅用内六角螺栓



叠加式溢流阀MBA,MBB,MBP,MBW规格表

型号	最大流量 ℓ/min	最高使用压力 Mpa	压力调整范围 Mpa	重量 Kg
MBA-01	01: 2 02: 40 03: 80 06: 300	25	B：0.7∼7 C：3.5∼14 H：7.0∼22	1.2
MBA-02				1.5
MBA-03				3.3
MBA-06				11.5
MBB-01				1.2
MBB-02				1.4
MBB-03				3.3
MBB-06				11.5
MBP-01				1.5
MBP-02				1.5
MBP-03				3.3
MBP-06				11.5
MBW-01				1.2
MBW-02				2.3
MBW-03				3.9

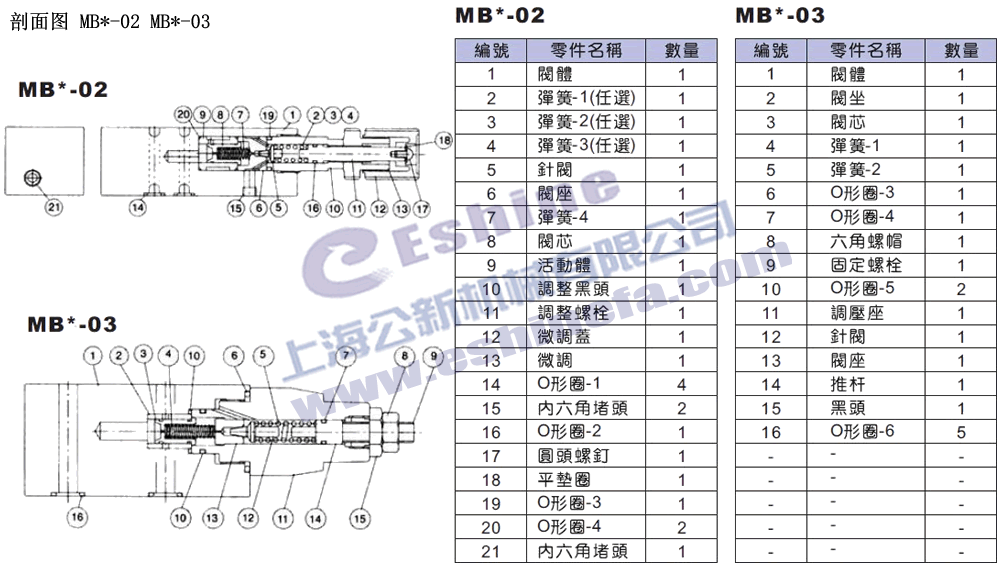

叠加式溢流阀MB*-02/03剖面图

叠加式溢流阀MB*-02/03剖面图下载


叠加式溢流阀MB*尺寸图

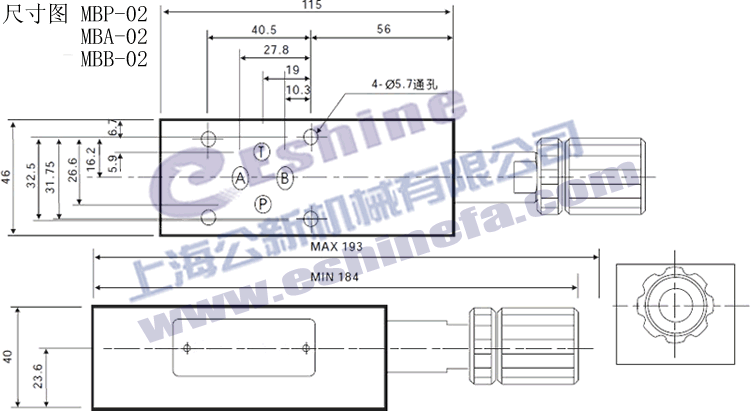

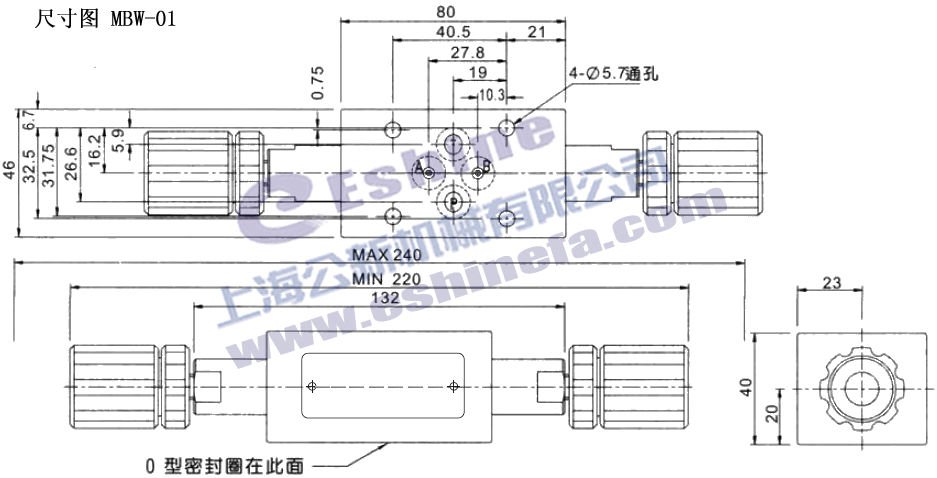

叠加式溢流阀MBW-01尺寸图下载 叠加式溢流阀MBPA/B-02尺寸图下载

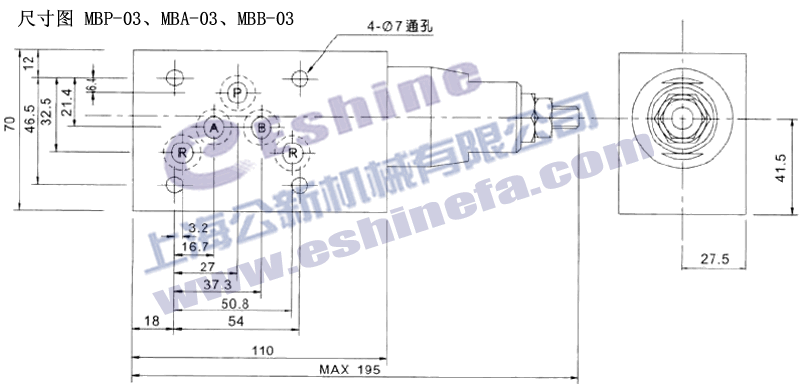

叠加式溢流阀MBW-02尺寸图下载 叠加式溢流阀MBPA/B-03尺寸图下载

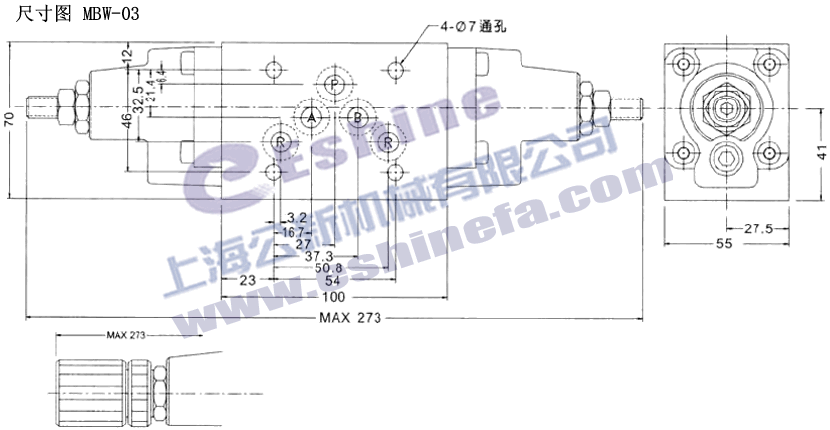

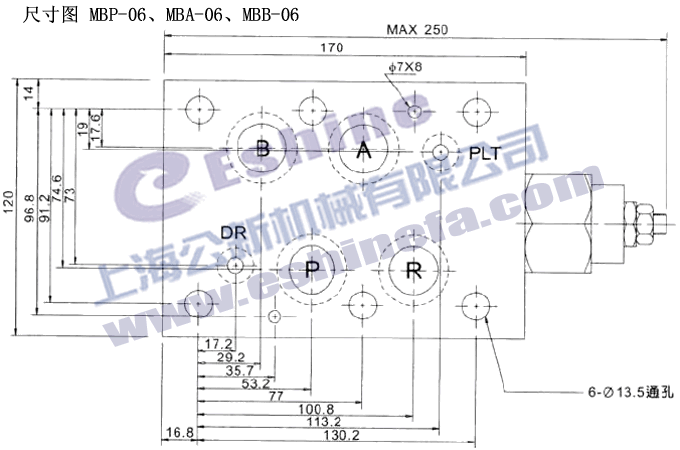

叠加式溢流阀MBW-03尺寸图下载 叠加式溢流阀MBPA/B-06尺寸图下载

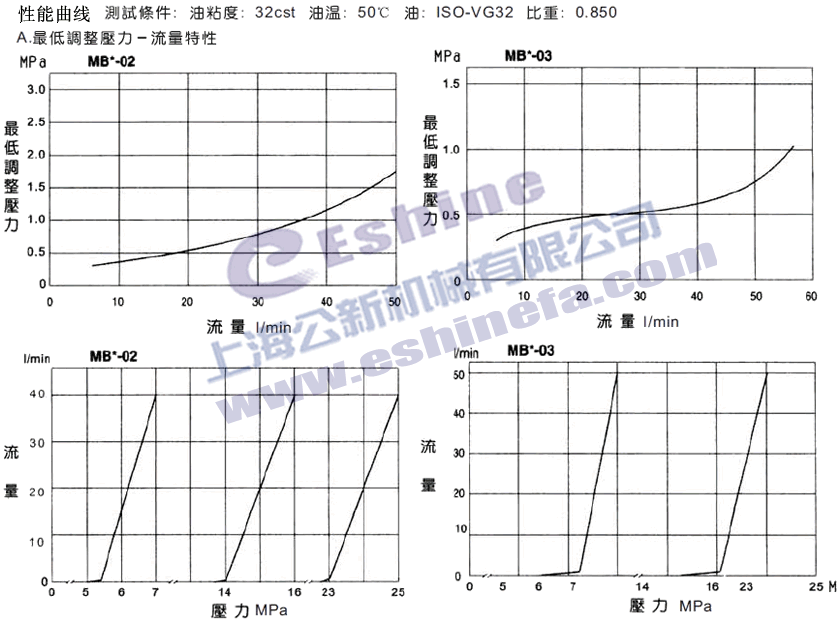

叠加式溢流阀MB*性能曲线

叠加式溢流阀MB*性能曲线下载

1、上海公新机械有限公司供应叠加式溢流阀MBA,MBB,MBP,MBW具有如下型号：MBP-01-B,MBP-02-B,MBP-03-B,MBP-06-B,MBA-01-B,MBA-02-B,MBA-03-B,MBA-06-B,MBB-01-B,MBB-02-B,MBB-03-B,MBB-06-B,MBW-01-B,MBW-02-B,MBW-03-B,MBP-01-C,MBP-02-C,MBP-03-C,MBP-06-C,MBA-01-C,MBA-02-C,MBA-03-C,MBA-06-C,MBB-01-C,MBB-02-C,MBB-03-C,MBB-06-C,MBW-01-C,MBW-02-C,MBW-03-C,MBP-01-H,MBP-02-H,MBP-03-H,MBP-06-H,MBA-01-H,MBA-02-H,MBA-03-H,MBA-06-H,MBB-01-H,MBB-02-H,MBB-03-H,MBB-06-H,MBW-01-H,MBW-02-H,MBW-03-H。
2、更多问题请咨询公新技术部。
