叠加式溢流阀MRF- 02 03 04 06 P A B C D K 1 2 3 4 20 40

上海公新机械有限公司供应叠加式溢流阀MRF有如下型号：MRF-02P-1-20,MRF-02P-2-20,MRF-02P-3-20,MRF-02A-1-20,MRF-02A-2-20,MRF-02A-3-20,MRF-02B-1-20,MRF-02B-2-20,MRF-02B-3-20,MRF-02W-1-20,MRF-02W-2-20,MRF-02W-3-20,MRF-03P-1-20,MRF-03P-2-20,MRF-03P-3-20,MRF-03A-1-20,MRF-03A-2-20,MRF-03A-3-20,MRF-03B-1-20,MRF-03B-2-20,MRF-03B-3-20,MRF-03W-1-20,MRF-03W-2-20,MRF-03W-3-20,MRF-04P-1-20,MRF-04P-2-20,MRF-04P-3-20,MRF-04A-1-20,MRF-04A-2-20,MRF-04A-3-20,MRF-04B-1-20,MRF-04B-2-20,MRF-04B-3-20,MRF-04W-1-20,MRF-04W-2-20,MRF-04W-3-20。

叠加式溢流阀MRF型号说明

MRF	-02	P	-K	-1	-20
系列号码	公称通径	控制油路	调整杆型式	调整范围(bar)	设计号
叠加式溢流阀	02：6mm 03：10mm 04：16mm 06：20mm	P：P孔 C：A&B孔串联 A：A孔 D：A&B孔并联 B：B孔	无标记：未附旋钮 K：附塑胶旋钮	1：8∼70 2：35∼140 3：70∼210 4：210∼250	20：零件式 40：插件式

备注：1、*02系列之特殊高压调整范围可选4：210∼250(bar)，设计号需填40。2、*06系列其控制油路无C、D型式。

规格表:

叠加式溢流阀MRF规格表

型号	最高工作压力 bar	额定流量 ℓ/min
MRF-02	250	35
MRF-03		70
MRF-04		200
MRF-06		190

外形图片:

使用说明:

1、叠加式减压阀MRF推荐粘度；正常工作时所推荐黏度：15∼400mm²/s。
2、叠加式减压阀MRF推荐油液；可使用以下所列任何一种液压油液：石油基油：使用相当于ISO VG32或VG46的油液。合成液：使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡胶密封。含水液：使用水乙二醇液。
3、叠加式减压阀MRF工作油温；连续工作的温度为：-15∼ +70℃。
4、叠加式减压阀MRF污染控制；应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为：NAS 1638-12级，用25μm或更精密的管路滤油器。
5、叠加式减压阀MRF组装步骤；将双头螺栓全部旋入规定的基础板，底板或管道板的安装面上的螺孔中。根据液压回路，叠装叠加阀和电磁换向阀，把装有O型环的安装面朝向基础板，在叠加阀插进螺栓之前，确认叠加阀的孔口排列正确无误。对其叠加阀的两端。螺栓上旋上螺母，用规定的扭矩拧紧螺母。经试车后，须在规定的扭矩范围内重新拧紧螺母，已达到足够的预紧度。
6、叠加式减压阀MRF压力调整；调整压力时，放松锁紧螺母，慢慢转动手柄，顺时针为压力升高，逆时针为压力降低，调整完毕，不要忘记锁紧螺母。

备注：

叠加式溢流阀MRF-叠加式溢流阀-公新液压生产销售各类叠加式溢流阀MRF

首页 > 叠加阀 > 叠加式溢流阀 > 叠加式溢流阀MRF

叠加式溢流阀MRF型号说明

叠加式溢流阀MRF规格表

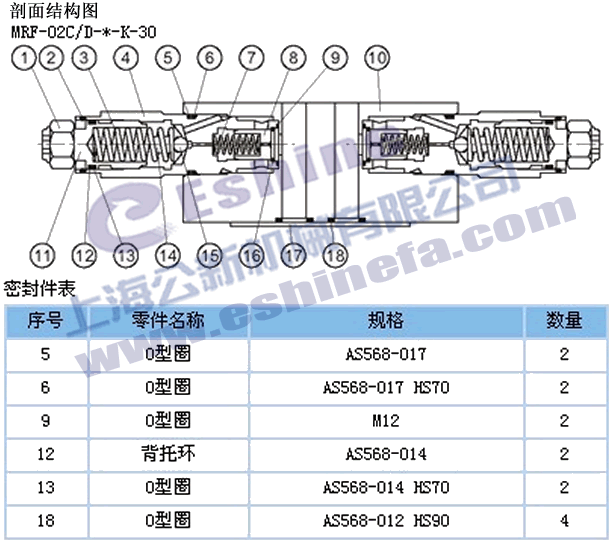

叠加式减压阀MRF-02/03剖面图

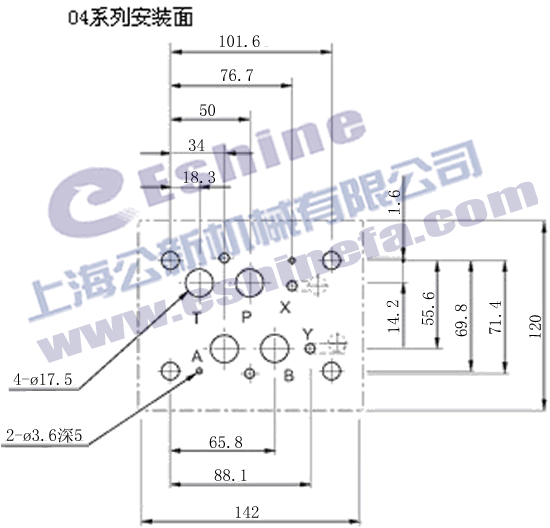

叠加式溢流阀MRF安装面

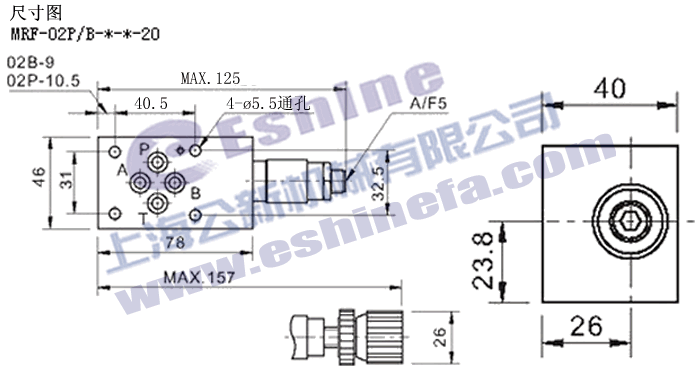

叠加式溢流阀MRF安装尺寸
