叠加式调速阀MF型号说明

MF	-02	A	-I	-10
阀代号	公称通径	控制油路	控制形式	设计号
叠加式调速阀	02：6mm 03：10mm	A：A孔 B：B孔 P：P孔 T：T孔	无标记：出口流量控制 I：进口流量控制	10

叠加式调速阀MF规格表

公称通径	最高工作压力 (bar)	额定流量 (ℓ/min)
02	250	20
03		45

叠加式调速阀MF安装面

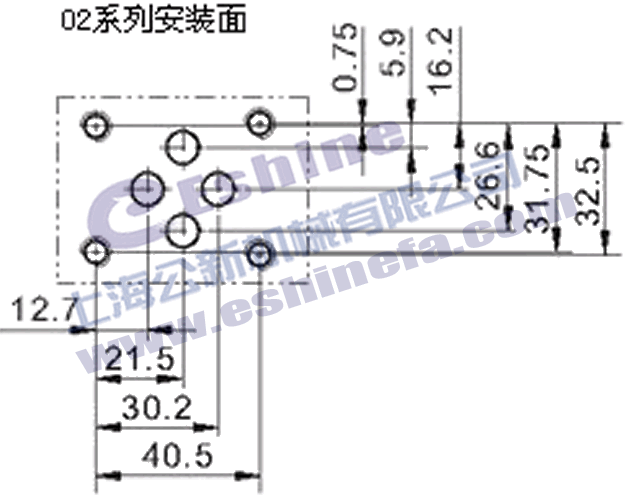

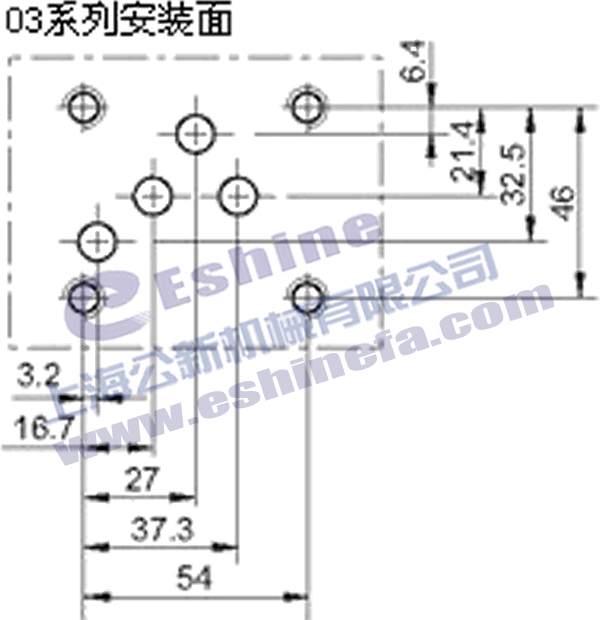

叠加式调速阀02系列安装面下载 叠加式调速阀03系列安装面下载

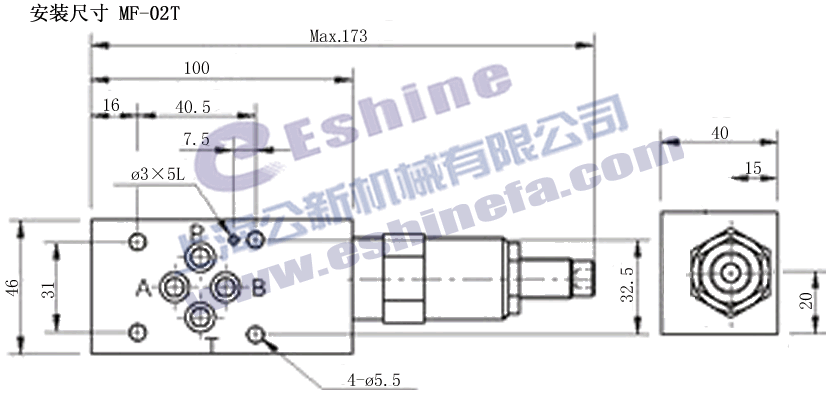

叠加式调速阀MF尺寸图

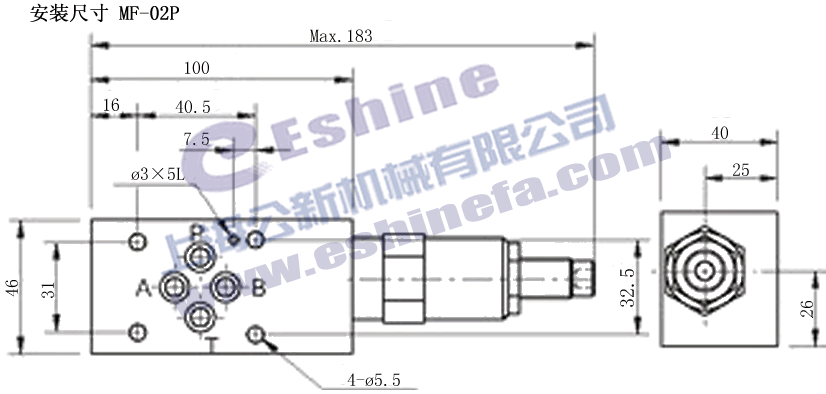

叠加式调速阀MF-02P尺寸图下载 叠加式调速阀MF-02T尺寸图下载

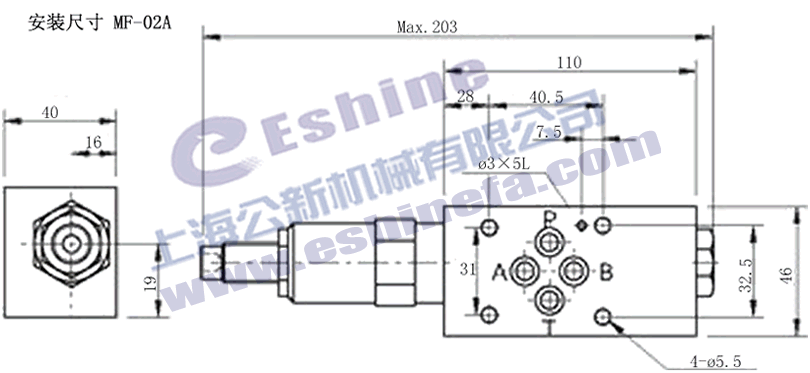

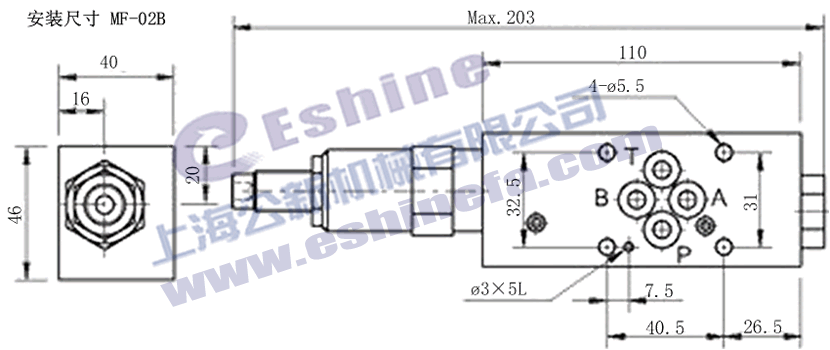

叠加式调速阀MF-02A尺寸图下载 叠加式调速阀MF-02B尺寸图下载

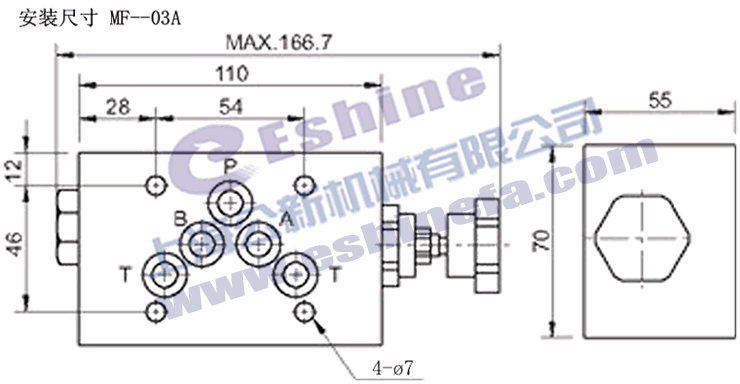

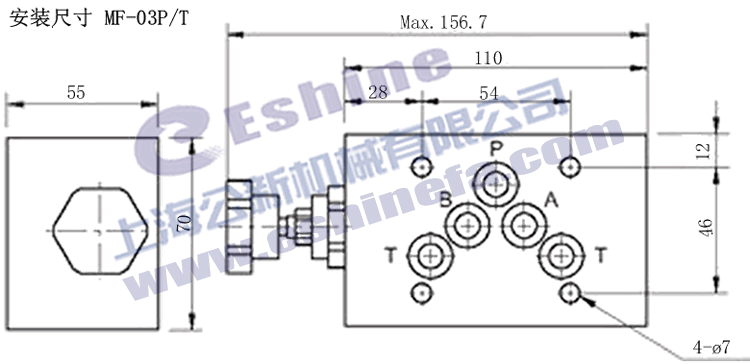

叠加式调速阀MF-03P/T尺寸图下载 叠加式调速阀MF-03A尺寸图下载

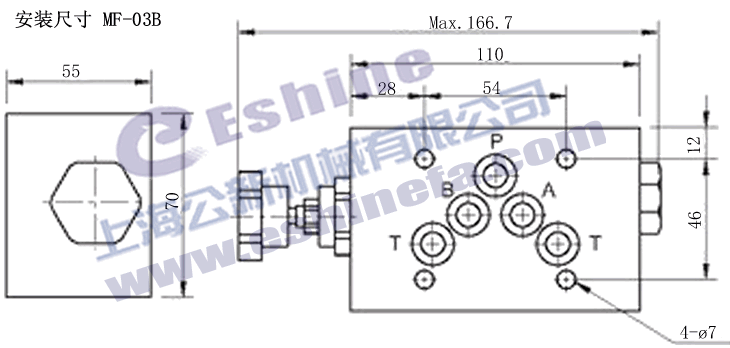

叠加式调速阀MF-03B尺寸图下载

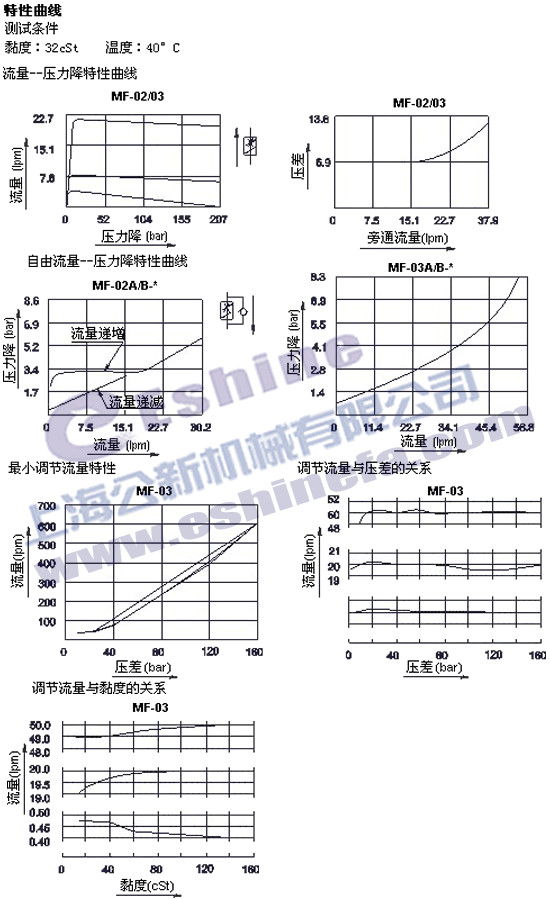

叠加式调速阀MF特性曲线

叠加式调速阀MF特性曲线下载

1、上海公新机械有限公司供应叠加式调速阀MF具有如下型号：MF-02A-10,MF-03A-10,MF-02B-10,MF-03B-10,MF-02P-10,MF-03P-10,MF-02T-10,MF-03T-10,MF-02A-I-10,MF-03A-I-10,MF-02B-I-10,MF-03B-I-10,MF-02P-I-10,MF-03P-I-10,MF-02T-I-10,MF-03T-I-10。
2、更多问题请咨询公新技术部。
