叠加式压力表开关MSG型号说明

MSG	-02	-10
阀代号	公称通径	设计号
叠加式 压力表开关	02：6mm 03：10mm	10

叠加式压力表开关MSG规格表

公称通径	最高工作压力 (bar)	额定流量 (ℓ/min)
02	250	20
03		45

叠加式压力表开关MSG-03-10剖面结构图

叠加式压力表开关MSG-03-10剖面结构图下载

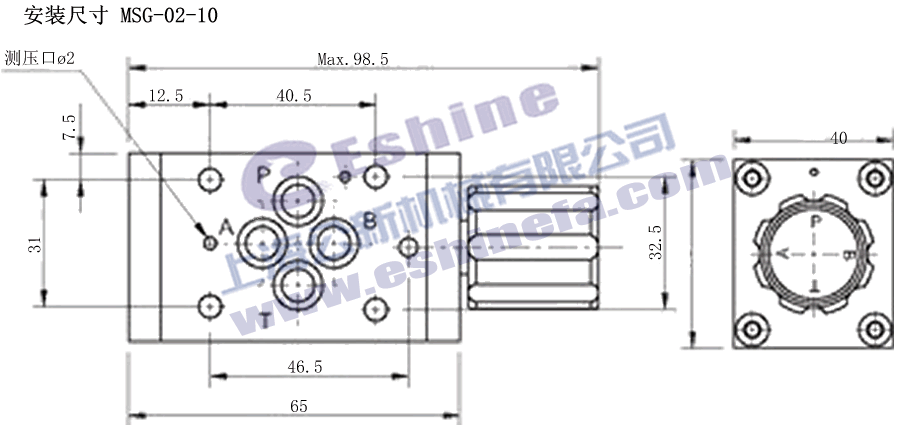

叠加式压力表开关MSG尺寸图

叠加式压力表开关MSG-02-10尺寸图下载 叠加式压力表开关MSG-03-10尺寸图下载

1、叠加式压力表开关MSG推荐粘度；正常工作时所推荐黏度：15∼400²mm/s。
2、叠加式压力表开关MSG推荐油液；可使用以下所列任何一种液压油液：石油基油：使用相当于ISO VG32或VG46的油液。合成液：使用磷酸酯液或多元醇酯液。当用磷酸酯液时，请用特殊的氟橡胶密封。含水液：使用水乙二醇液。
3、叠加式压力表开关MSG工作油温；连续工作的温度为：-15∼+70℃。
4、叠加式压力表开关MSG污染控制；应当注意控制液压油液的污染，否则会导致阀的损坏或缩短使用寿命。请保证污染度为：NAS 1638-12级，用25μm或更精密的管路滤油器。
5、叠加式压力表开关MSG组装步骤；将双头螺栓全部旋入规定的基础板，底板或管道板的安装面上的螺孔中。根据液压回路，叠装叠加阀和电磁换向阀，把装有O型环的安装面朝向基础板，在叠加阀插进螺栓之前，确认叠加阀的孔口排列正确无误。对其叠加阀的两端。螺栓上旋上螺母，用规定的扭矩拧紧螺母。经试车后，须在规定的扭矩范围内重新拧紧螺母，已达到足够的预紧度。
6、叠加式压力表开关MSG测压开关；旋钮铭牌上字母与上方红点对正，则为测管所对应油路压力。
