叠加式单向阀MCV型号说明

MCV	P	-02	-B
系列号	口径编号	规格	开启压力
叠加式单向阀	P：P油路 A：A油路 B：B油路 T：T油路 W：AB油路	02：1/4" 03：3/8" 04：1/2" 06：3/4"	1：0.05MPa 2：0.35MPa

叠加式单向阀MCV规格表

型号	最大流量 ℓ/min	最高使用压力 MPa	开启压力 MPa	重量 Kg
MCV-02P	02：40 03：80 04：200 06：200	25	1：0.05MPa 2：0.35MPa	1.0
MCV-03P				2.2
MCV-04P				4.8
MCV-06P				10.5
MCV-02A				1.2
MCV-03A				2.2
MCV-02B				1.2
MCV-03B				2.2
MCV-02T				1.2
MCV-03T				2.2
MCV-06T				10.5
MCV-02W				1.2
MCV-03W				2.8

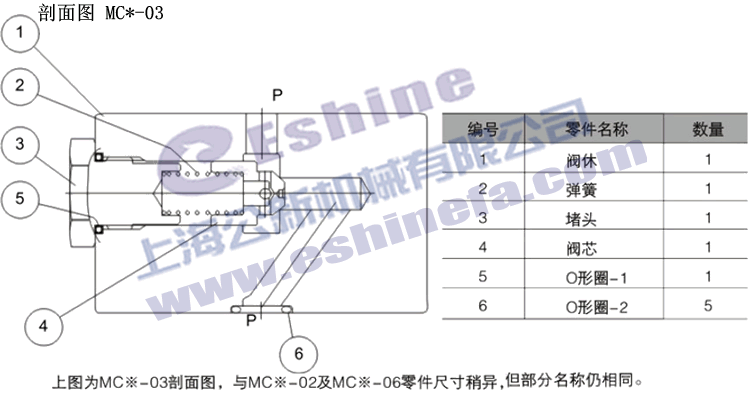

叠加式单向阀MCV剖面图

叠加式单向阀MC*-03剖面图下载


叠加式单向阀MCV尺寸图

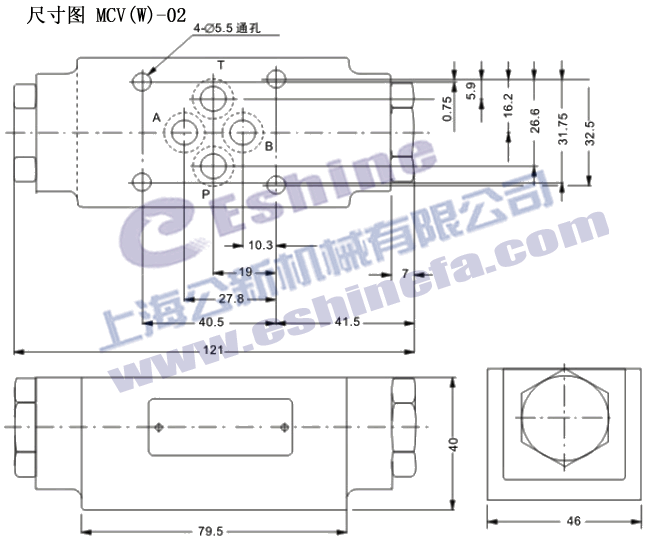

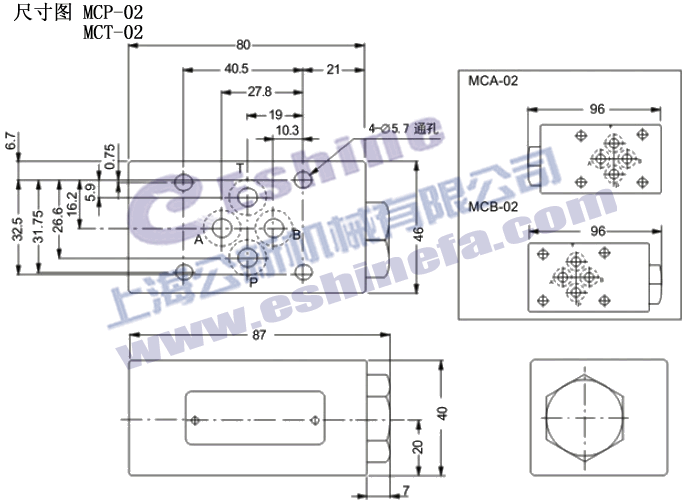

叠加式单向阀MCPT-02尺寸图下载 叠加式单向阀MCV-02W尺寸图下载

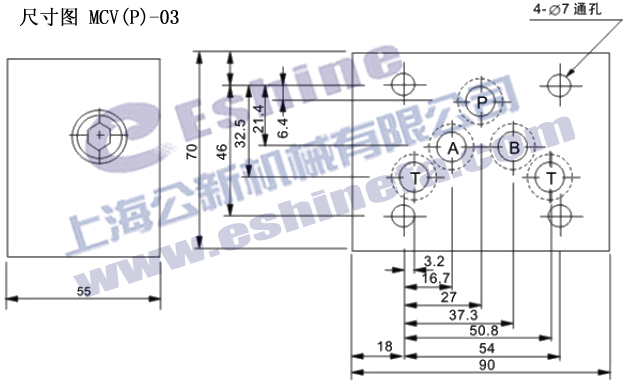

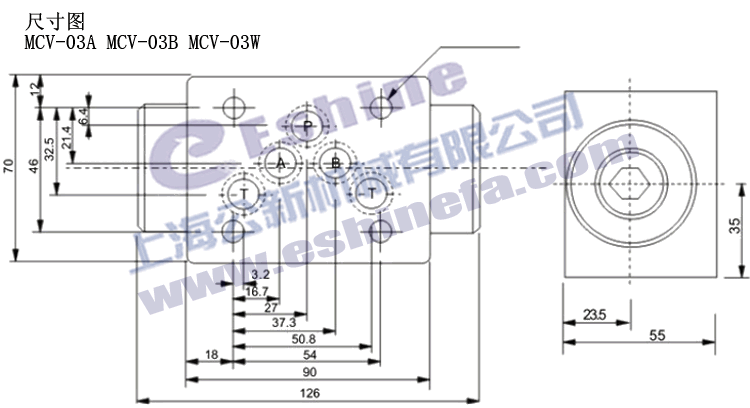

叠加式单向阀MCVP-03尺寸图下载 叠加式单向阀MCV-03A/B/W尺寸图下载

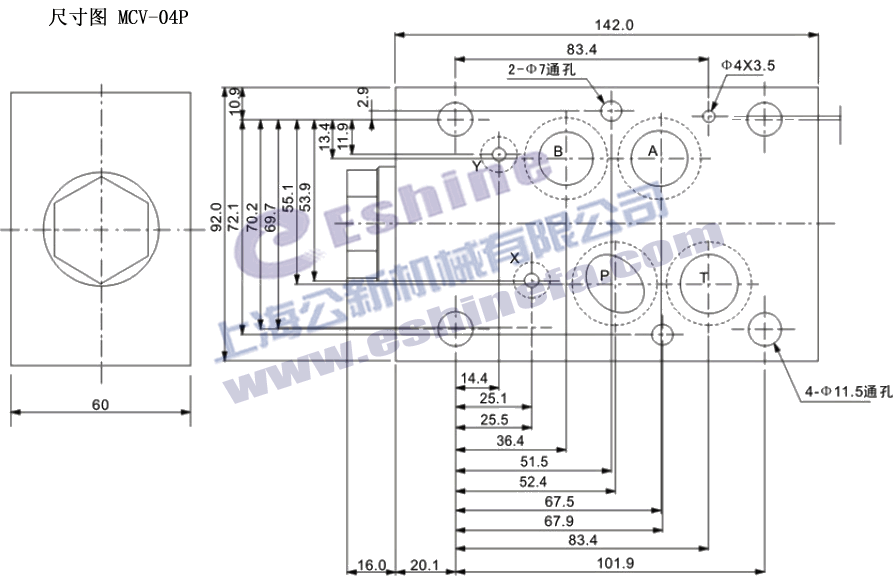

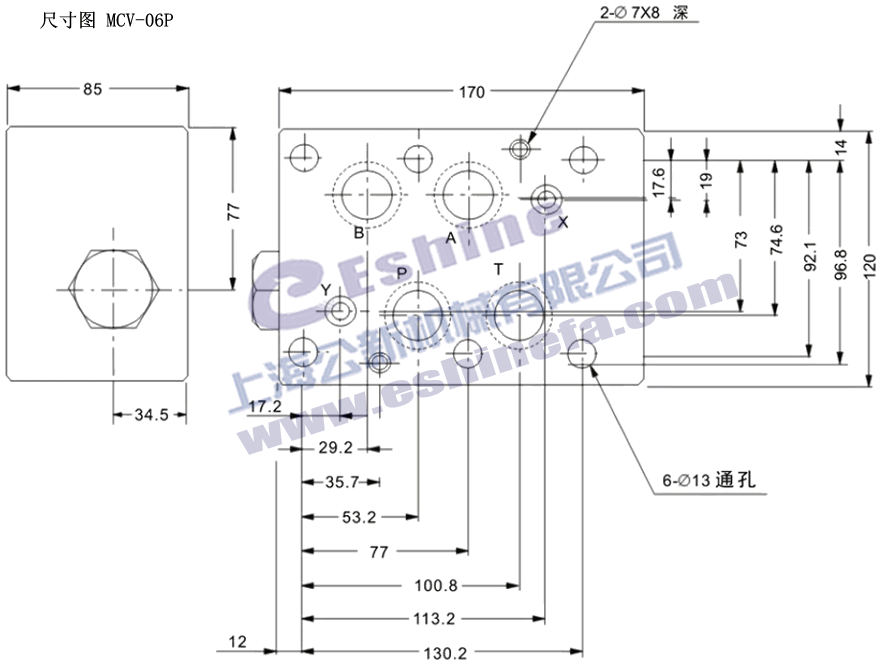

叠加式单向阀MCV-04P尺寸图下载 叠加式单向阀MCV-06P尺寸图下载

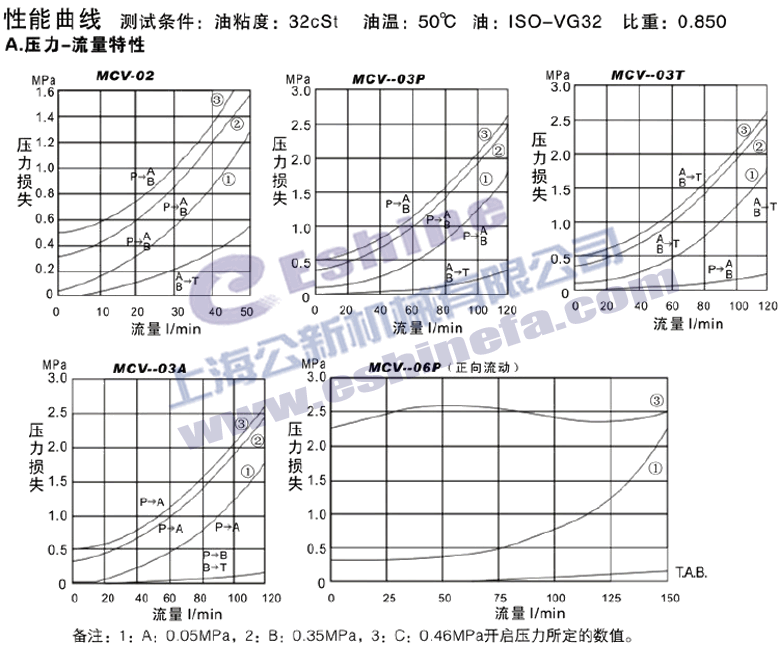

叠加式单向阀MCV性能曲线

叠加式单向阀MCV性能曲线下载

1、上海公新机械有限公司供应叠加式单向阀MCV具有如下型号:MCV-02P,MCV-03P,MCV-04P,MCV-06P,MCV-02A,MCV-03A,MCV-02B,MCV-03B,MCV-02W,MCV-03W,MCV-02T,MCV-03T,MCV-06T,MCV-02-P,MCV-03-P,MCV-04-P,MCV-06-P,MCV-02-A,MCV-03-A,MCV-02-B,MCV-03-B,MCV-02-W,MCV-03-W,MCV-02-T,MCV-03-T,MCV-06-T。
2、更多问题请咨询公新技术部。
