压铸机液压回路原理

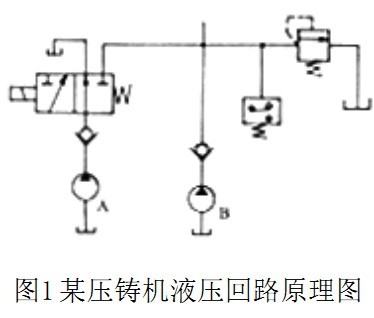

某压铸机的液压回路如图1所示，工作过程为液压泵A的出口经过一个电磁换向阀、单向阀和油泵B的出油口相通，泵A的参数为额定压力6.3 MPa，额定流量70 L／min，泵B的参数为额定压力21 MPa，额定流量10 L／min，当电磁换向阀通电时，泵A向总油路供油，压力升到一定值后，通过压力继电器控制电磁阀断电使泵A卸载，泵B继续工作。该回路在工作过程中经常出现泵A被冲击损坏或泵的使用寿命不长的现象，经检查换向阀正常换向，溢流阀也能正常溢流，其他液压件能正常工作。
