电磁换向阀电磁铁静态特性

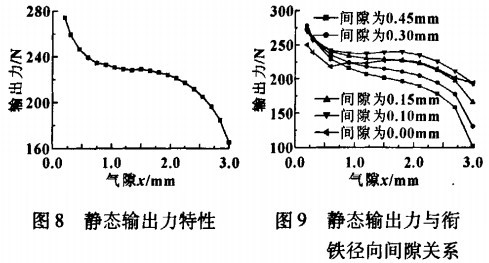

图8为螺线管电磁铁的静态输出力特性曲线，电磁铁静态吸力随着气隙减小而增大，在中间气隙阶段输出力变化幅度较小；电磁力最大可达280N，远大于负载阻力，保证了先导式溢流阀的可靠迅速开启。
图9为电磁换向阀静态输出力与衔铁径向间隙的关系，随着衔铁径向尺寸增大(径向间隙减小)，电液换向阀输出力先增大后减小；衔铁半径增大，主气隙磁阻减小，电磁力变小，同时主气隙磁阻变小，又使主气隙磁通变大，致使电磁换向阀电磁力变大，相互之间影响使电磁铁设计存在最佳衔铁半径达到输出力最大。优化径向间隙使之保持在0．1mln左右以提高输出力。电磁铁的动态输出力在50—100N之间，随着先导阀完全开启,力迅速增大并达到最大饱和值以确保加强型先导式溢流阀BHG迅速打开并可靠地维持在开启状态。
