冲式液控单向阀的结构特点及工作原理

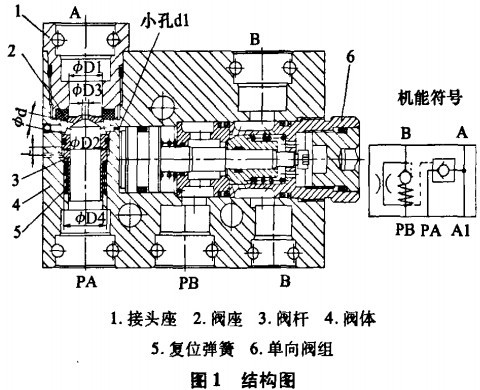

缓冲式液控单向阀结构如图1所示，其主要由二大部分组成，图示左边为由接头座l、阀座2、阀杆3及复位弹簧5构成的单向缓冲阀组件，右边为螺纹插装式液控单向阀CPDT-06组件，图示为该阀处于非工作状态，此状态下左边单向缓冲阀组件中PA13的压力pl、A口的压力p2均为零压(或近似零压)，在复位弹簧5的作用力，的作用下，阀杆3与阀座2接触形成密封面；右边单向阀组件处于自然关闭状态。图1结构图该阀单向缓冲的工作原理是：当高压液体从PA口流入阀内时，开始由于阀杆与阀座接触形成密封面，高压液体只能从中间的节流口D3流至A口，这时A口的压力逐渐开始上升，该阀起到缓冲作用，同时PA口高压油通过小孔dl进入右边单向阀CRNG组件控制腔，使单向阀组件迅速打开，实现从B口到PA口的通道快速畅通。如假设密封圈对阀杆的摩擦力为Fo，当A口压力p2满足p2×ぇr×D12／4>，F+Fo+pl×ぇ×D42／4一p1(ぇ×D22—ぇ×D12)／4关系时，阀杆开始向下移动至最大位移L，此时阀杆与阀座间形成最大通流面积，这样先从阀杆上的多个φd孔再经阀杆与阀座间通流腔,大流量的高压液体开始进入A口处，也就是说当A口压力升至一定值时，从PA口到A口最大通道在几乎没有压力损失情况下全部打开；当高压液体从A口流入阀内时，高压液体推动阀杆下移，使阀杆与阀座问的最大通道直接打开，显然该过程无缓冲作用。
