液控单向阀构和工作原理

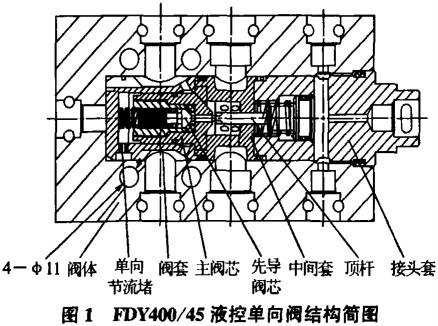

图1是FDY400／45液控单向阀的结构简图。该阀是由先导阀芯和主阀芯共同完成对承载腔的密封，先导阀芯和主阀芯的材料均为金属，其对应的阀座为聚甲醛材料。我国现有的液控单向阀CPT,CPDT,CPG,CPDG,CPF,CPD大部分采用金属材料和煤研三号来完成密封面的可靠封闭。而该液控单向阀PCV,PCDV在采用上述锥面结构后，其使用寿命大幅度延长，最重要的是该阀主阀芯前部和后部采用密封圈把前后腔隔开，阀套后部采用单向节流堵，这样在阀芯打开的过程中，单向节流堵相对来说不起节流作用，这样主阀芯可以快速地打开；而在主阀芯关闭的过程中由于主阀芯前后腔用密封圈可靠隔开，液体只能通过单向节流堵来充满由于阀芯向前移而增大的空间，故通过控制节流堵的通流面积，来调节阀芯的关闭移动速度，大大减小了阀芯对阀座的瞬间冲击力，有效地延长了该阀的使用寿命。由于采用了先导结构，其卸载控制压力低，阀的流量大，关闭压力好。
