翻卷机液压系统工作原理

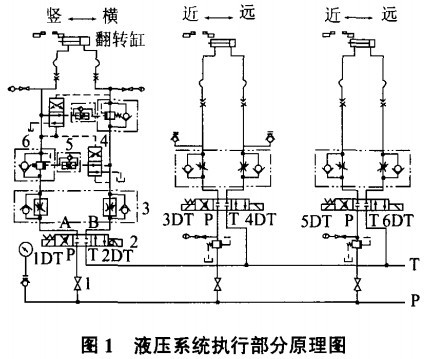

翻卷机系统由机械执行机构和液压系统以及电控系统3部分组成，本文重点介绍液压系统的设计特点。其液压系统执行部分原理见图1。本液压系统执行部分由3个液压回路组成，主要执行回路采用1个三位四通电液换向阀、1个叠加式单向节流阀、2个先导式抗衡阀、2个单向节流阀、2个液控二位四通阀以及1个主翻转缸组成，完成钢卷的翻转动作；另外2个回路为辅助平移回路。本系统采取集成阀块的形式，从而最大限度的增加系统可靠性。其工作原理是：卧式钢卷先吊到卧式吊装平台(如图1所示)，电磁换向阀5DT通电，卧式吊装平台移向立式吊装平台，达到设定位置后，系统自动延时5 S后电磁换向阀5DT断电，电磁换向阀D4-02/031DT通电，翻卷机开始翻转，装置沿A轴转动，A轴位置始终保持不变，当翻卷机翻转到设定位置时，停止翻转即电液换向阀1DT断电，这时电磁换向阀D4-02-3C-DC4DT通电，立式吊装平台向远离转轴方向平移，到达设定位置后，电磁换向阀4DT断电，钢卷由卧式翻转成立式过程结束，系统此时处于空回或等待状态。本装置具有钢卷由立式翻成卧式的功能，其工作过程上述的逆过程，这里不再介绍。
