参数变化对电磁换向阀时间的影响

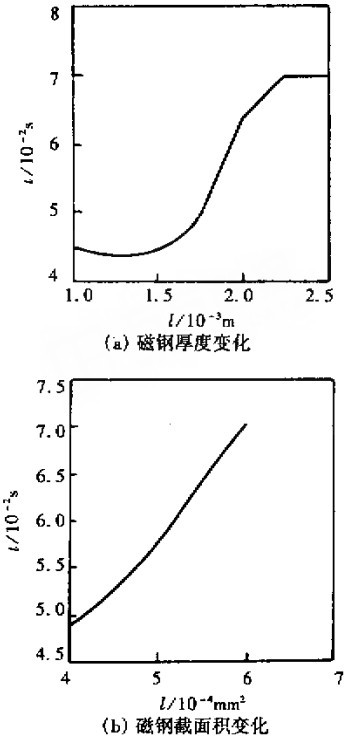

其他参数不变，分别改变磁钢厚度、磁钢截面积、激磁线圈电阻以及线圈匝数，得出此4参数变化与换向阀换向时间变化关系，如图4所示(仅以左位换向到右位的换向时间为例)．
上述关系曲线表明，磁钢厚度、磁钢截面积、线圈电阻及匝数4参数对换向时间的影响各不相同的其中磁钢截面积及线圈电阻的增大将导致换向时间的延长，线圈匝数的增大将使换向时间减小，而磁钢厚度对换向时间的影响却并非单一的，在所给的变化范围内有一最低点．
由此可见，通过减小磁钢截面积，增大激磁线圈匝数，减小激磁线圈电阻或合理选择磁钢厚度均可达到缩短换向时阃、提高电磁换向阀响应速度的目的．但磁钢截面积的减小将导致永磁保持力的减小，而本文所设计电磁换向周正是依靠永磁保持力，在电磁铁断电的情况下，来克服工作过程中阀芯所受稳态液动力的轴向分量这一负载反力而实现节能这一目的的．永磁保持力的减小必然影响到换向阀工作的可靠性．激磁线圈电阻的减小将增大线圈电流，从而增大低瓦特电磁换向阀SGS-G02功耗．
而激磁线圈匝数的增大需要更大的线圈窗口面积，因而使电磁铁尺寸增大．上述分析表明，单一地改变某一设计参数，虽能达到提高换向阀响应速度的目的，但必然导致其它性能指标的下降，因而，在设计过程中，若能统筹兼顾各个参数对电磁换向阀整体性能的影响．将会取得更加令人满意的效果
