拉丝机液压控制回路

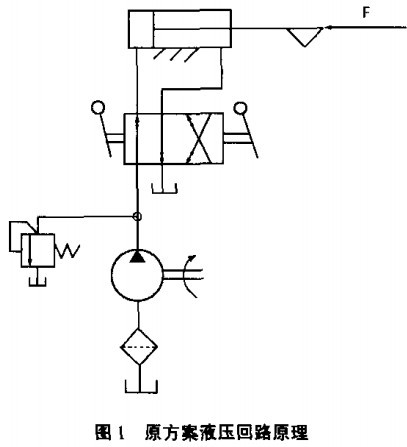

原有机器中的液压控制回路如图l。原有液压控制回路设计过于简单，液压元件选择基本符合要求，液压缸直接由液压泵驱动，回路中只有1个安全阀用来限制液压系统最高压力，保证系统的安全，另外有1个机械式换向阀控制液压缸左右运动的方向，液压元件直接安装在床身内。因此带来很多问题，集中表现在如下几个方面。
①没有流量控制元件，所以无法调速。这就限制了该机器的应用范围，也影响到被加工工件的加工质量。②原方案液压油泵堆积选择CB-B25。即压力等级为2．5Mpa基本满足要求，额定流量为25L／min。其中额定流量偏小，拉丝过程平稳性较差。③原方案压油管选择3／4／(19．05mm)钢管，易使压油管中混有空气造成运动不平稳。④液压控制元件直接安装在床身内部不便于调节和维修。
